我司为客户定制SMT贴片整线自动化生产设备解决方案案例

    凭着本企业员工自强不息、不断创新的精神，公司至今已发展为拥有集研发、制造、销售为一体的ＳＭＴ设备配件专业的供应厂商，十年专注于为电子制造企业提供SMT贴片机整线解决方案，致力于做客户值得信赖的企业。

       公司拥有15年以上松下CM/NPM/DT/BM系列贴片机技术工程师组成强大的技术团队，给您放心的配套服务。专业的机械、电子、自动化控制领域等方面的技术研发和生产管理团队，具备丰富的自动化行业经验、并不断的吸收国际先进自动化设备的设计理念和制造技术，使高新技术能即时运用在公司产品之中，针对客户的不同需要，提供量身定做的自动化解决方案。

客户名称：贴片加工企业

SMT贴片整线设备配置工艺流程解决方案

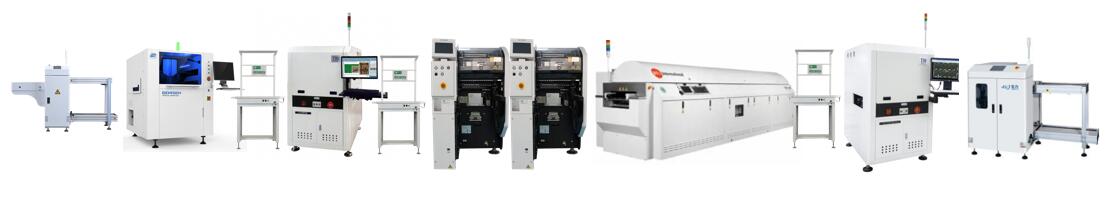

上板机 →  GDK-450自动视觉印刷机 → 接驳台 → 德律TR7007Q 3D锡膏测厚仪 → 接驳台→ 松下NPM-D3（16+16）高速贴片机 → 松下NPM-D3（8+2）+ Tary贴片机 → 接驳台→（劲拓） 氮气炉回流焊10温区 → 冷却接驳台 → 德律TR7700 SII在线自动AOI 3D检测机→Ok/收板机

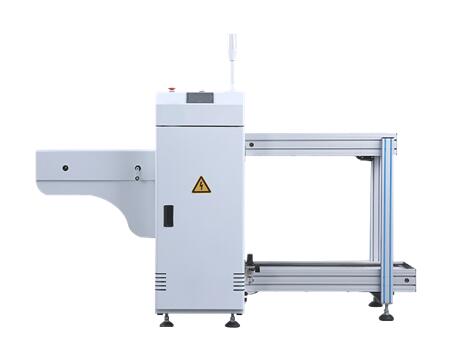

设备1、全自动上扳机

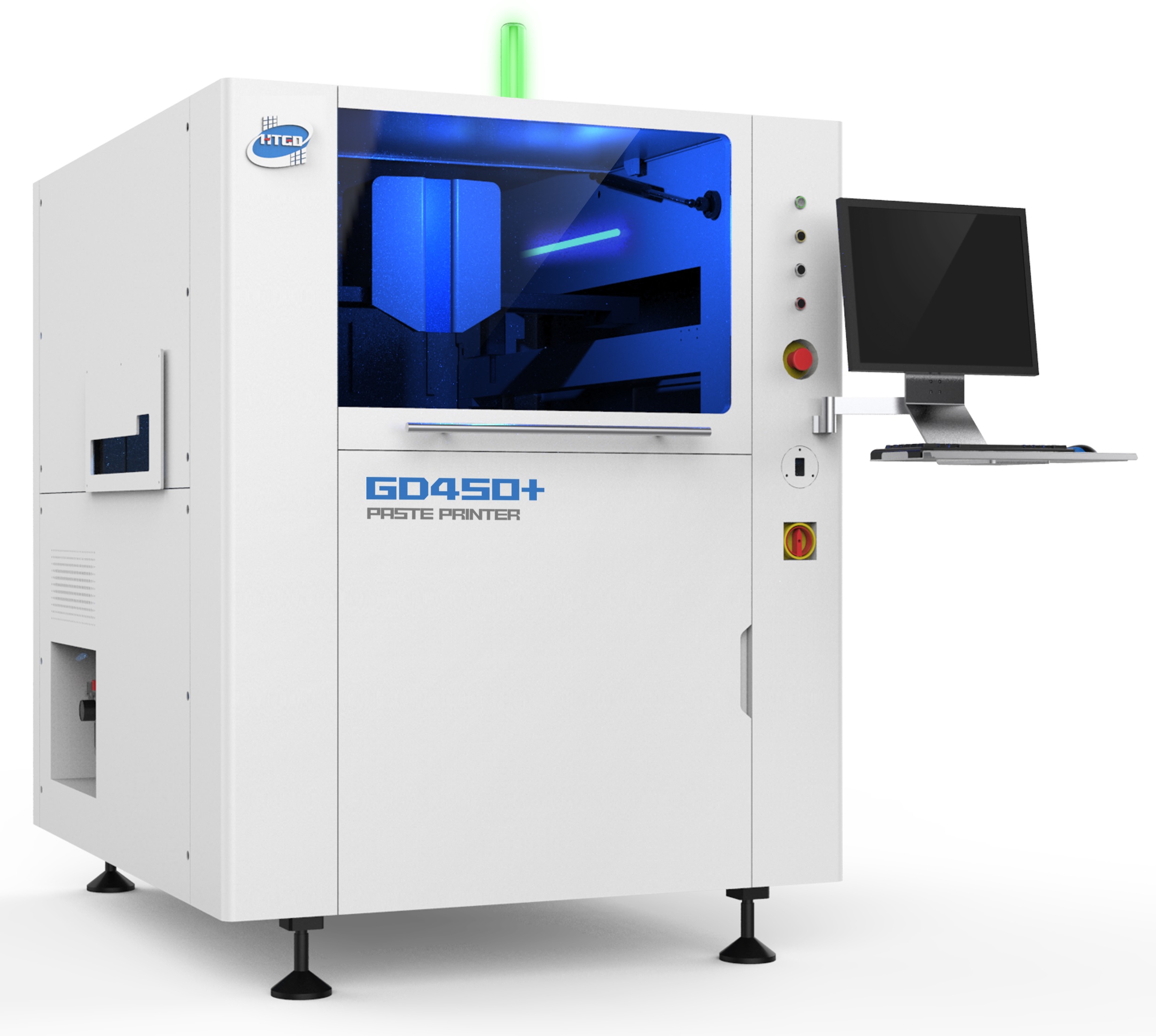

设备2、GDK-450+全自动视觉印刷机

Easy tolearnanduse HighprecisionandHighstability

易学/易用/高精度/高稳定性

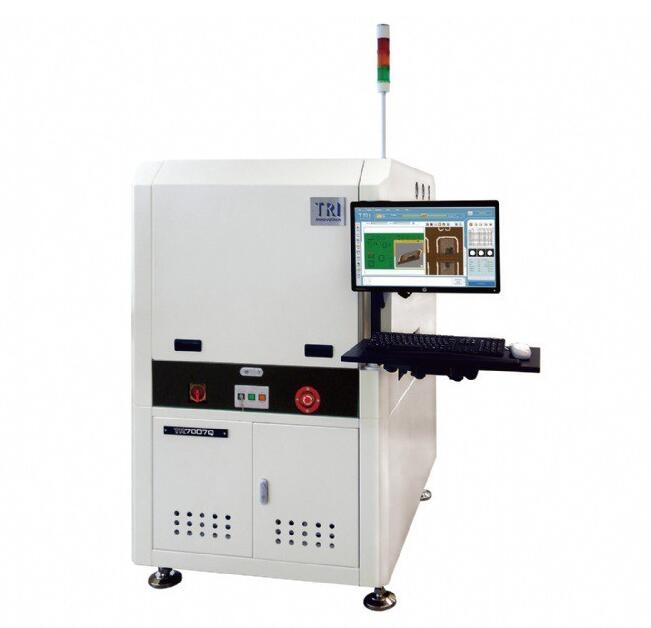

设备3、德律TR7007Q 3D锡膏测厚仪

特点：

• 100％无阴影的双光源或四光源数位条纹投影检测。

• 优化的走停式设计最大精度

• 智能板弯补偿可免除PCB变形的问题。

• 100％的锡膏缺陷覆盖率，低锡桥亦可检出。

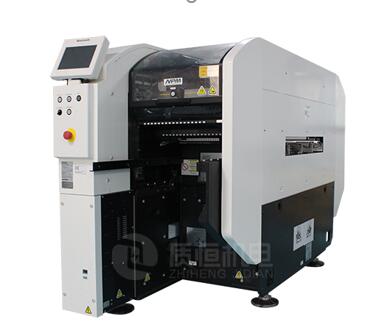

设备4、松下NPM-D3(16+16）高速贴片机

松下NPM-D3高速模组贴片机规格参数：

机种名：NPM-D3

基板尺寸（mm）*1

双轨式：L50×W50～L510×W300

单轨式：L50×W50～L510×W590

基板替换时间

双轨式：0s*循环时间为3.6s以下时不能为0s。

单轨式：3.6s*选择短型规格传送带时

电源：三相AC200,220,380,400,420,480V2.7kVA

空压源*2：0.5MPa,100L/min（A.N.R.）

设备尺寸（mm）*2：W832×D2652*3×H1444*4

重量：1680kg（只限主体：因选购件的构成而异。）

注：16吸嘴头（搭载2悬臂）ON高生产模式贴装速度：84000cph（0.043s/芯片）

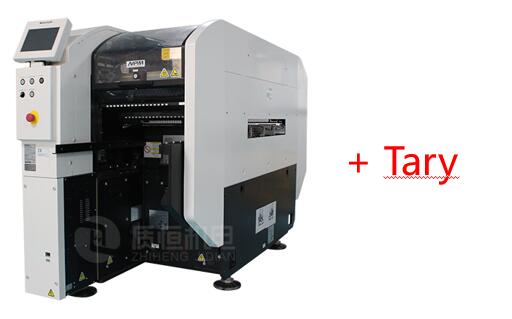

设备5、松下NPM-D3(8+2)+ Tary多功能高速贴片机

松下NPM-D3高速模组贴片机规格参数：

机种名：NPM-D3

基板尺寸（mm）*1

双轨式：L50×W50～L510×W300

单轨式：L50×W50～L510×W590

基板替换时间

双轨式：0s*循环时间为3.6s以下时不能为0s。

单轨式：3.6s*选择短型规格传送带时

电源：三相AC200,220,380,400,420,480V2.7kVA

空压源*2：0.5MPa,100L/min（A.N.R.）

设备尺寸（mm）*2：W832×D2652*3×H1444*4

重量：1680kg（只限主体：因选购件的构成而异。）

注：8吸嘴头+2吸嘴头

设备6、德律TR7700 SII在线自动光学AOI 3D检测机

设备7、劲拓TEA-1000 十温区回流焊

品牌：劲拓TEA-1000

启动功率 ： 23KW(分段启动)

重量： Approx. 3050kg

运输方向：右→左(左→右OPTION)

电流空开：125A

加热区长度： 3890mm

网带.： 700mm

升温时间约： Approx. 30min

电压：380

运输导轨调宽： 50~400mm

总功率： 64KW

范围： PCB最大宽250*2mm (单通道: 50-450度

外型尺寸：(LUx 6000*1430*1530mmWxH)

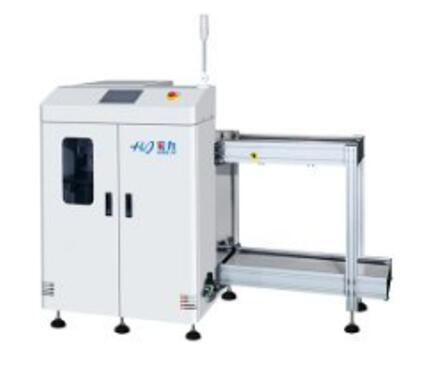

设备8、全自动收板机

外形尺寸Dimensions  1430*800*1 600mm 2000*1010*1600mm

适翻料框Magzine Size  355*320*563mm 535*460*570mm

PCB大小 PCB Size  350*50-- 250mm  530*50- 390mm

气源压励Air supply  5kgf/cm2

电源电压Power voltage  AC220V50/60HZ

传输高度 Transport Hei ght   900士20mm

PCB厚度 PCB Thickness   0.4- 8mm

PCB运输方向 Transport Direction  左-右或右+左(L *Ror R←l)

重夏精度Repeatbility  0.05mm

重量Weight  Approx. 220kg   Approx. 250kg

相关设备：松下贴片机  SMT贴片机  AOI检测机   全自动视觉印刷机  回流焊 波峰焊  上下板机

深圳市质恒机电有限公司专注smt整线设备解决方案服务商   整线设备咨询热线：汪先生 136 03006 4798
