松下CM602-L加DT401贴片机如何配SMT整线设备方案

发布时间:2022-05-21 09:40:22

松下CM602-L(12+12)加DT401 SMT整线配线解决方案

上板机 →  GDK-450印刷机 →接驳台 → SPI→接驳台 →松下CM602-L(12+12) →松下DT401→接驳台→ 氮气炉回流焊 → AOI检测机→冷却接驳台 →Ok/收板机

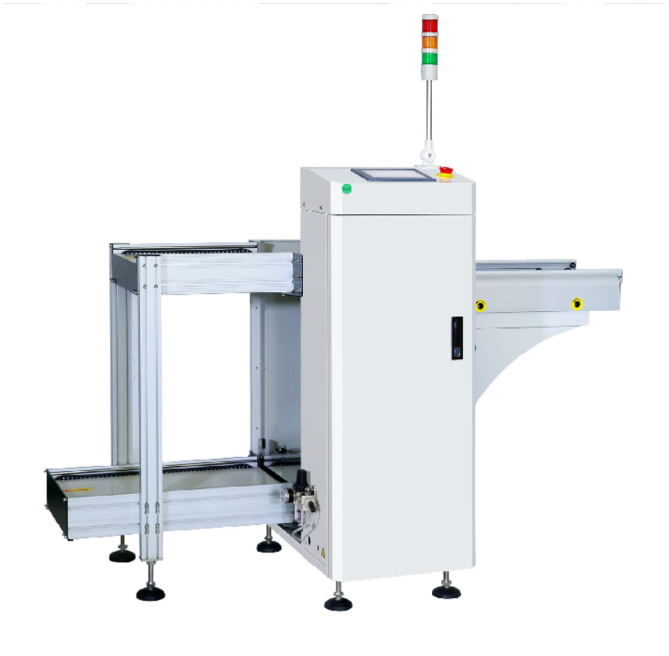

全自动上板机

用于SMT生产线起始端,传送多面PCB板,接到下位机要板信号后,从PCB料架一件一件推送出PCB板。


  1. PLC控制系统

  2. 可放置二个料架

  3. 特殊气路设计,可平稳将PCB板推出

  4. SMEMA标准四芯信号线可直接与其他设备连线使用


GD450+印刷机

结构简单可靠、定位精准、使用方便,具有高精度、高稳定性、高性价比等特点。

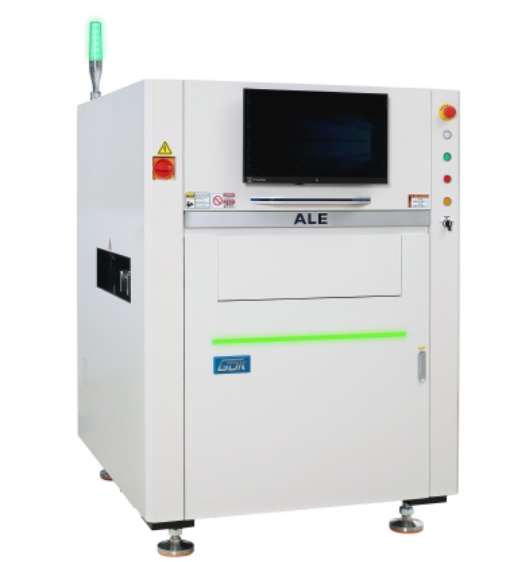

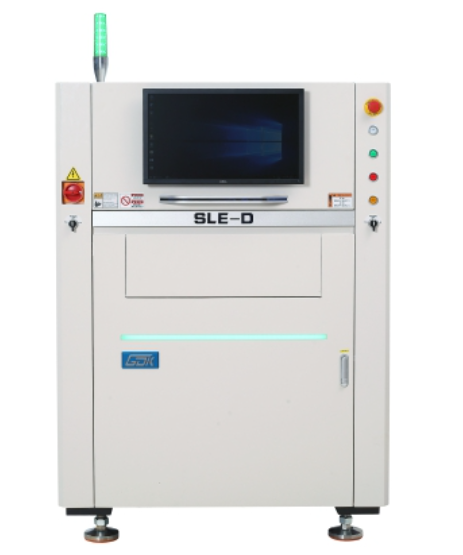

SPI

用于检测监控锡膏印刷的质量,伴随电子产品的日益精密化,贴片元件越来越微型,锡膏印刷质量的要求也逐步提高,能有效保证印刷质量,提高印刷品质,减少产品的不良率,节省人工,提高生产效率。

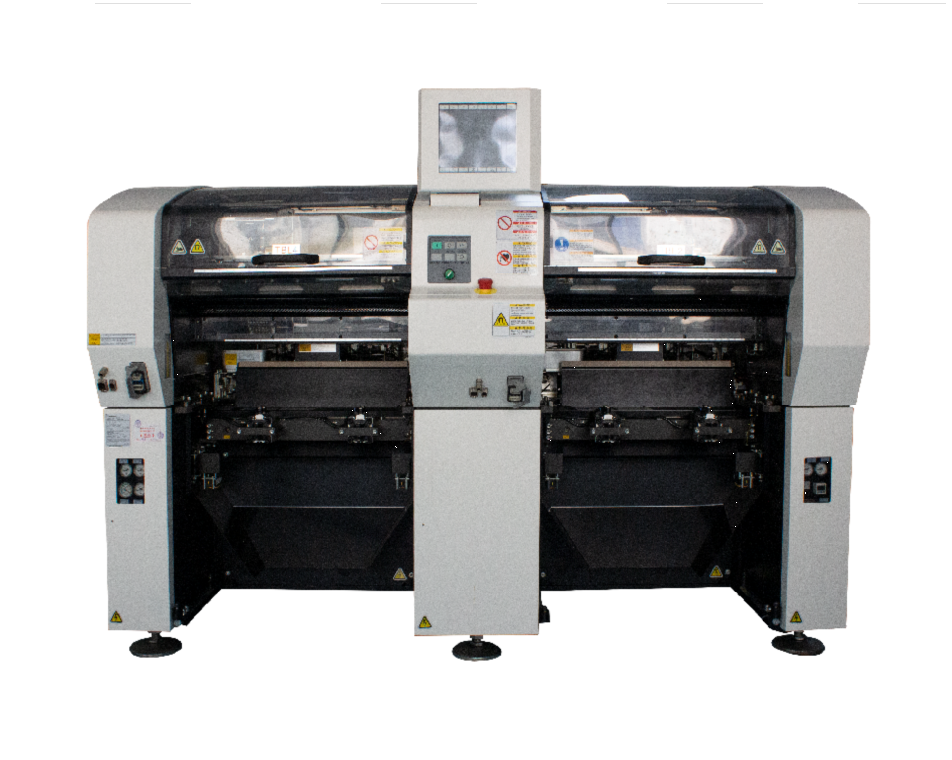

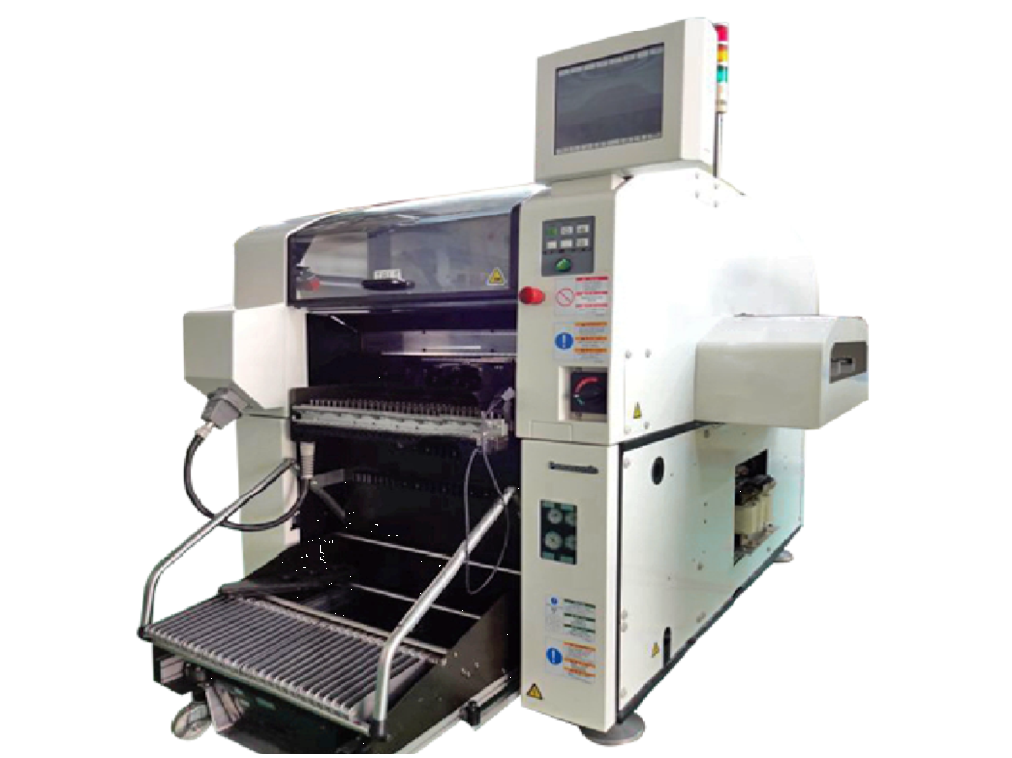

松下CM602-L(12+12)贴片机

CM602是CM402升级版,沿用了CM402的原有模块,新增12吸嘴高速头和直接吸取式托盘,增加了原先8个吸嘴高速贴片头的功能,再加上带压力控制功能的3吸嘴多功能头,使其模块组合方式多样化,随意组

合搭配。




松下DT401贴片机

松下贴片机NPM-DT401高精度贴装,实现广泛的元件对应能力,对应直接吸附托盘的模块化多功能贴装机。

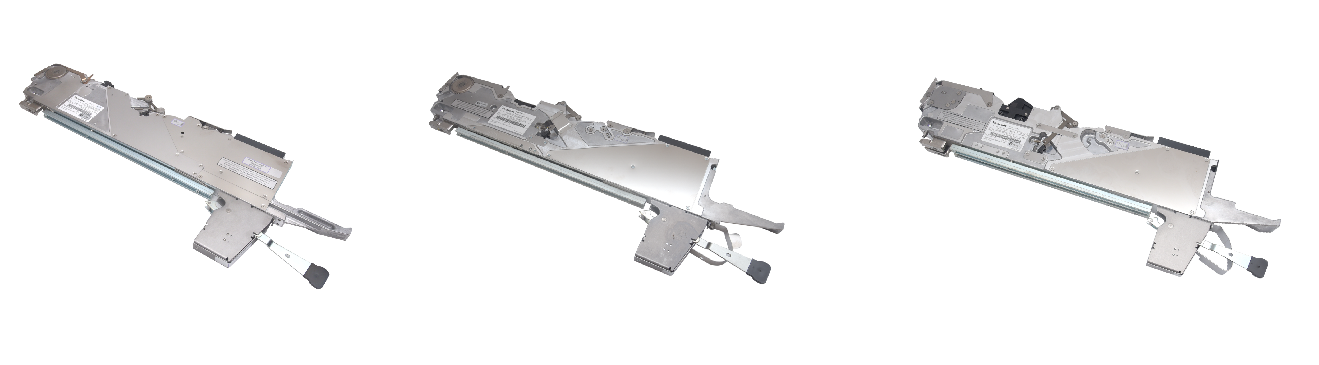

松下贴片机飞达供料器


              8mm                                12/16mm                         24/36mm



十温区回流焊

启动功率 : 23KW(分段启动)image

重量: Approx. 3050kg

运输方向:右→左(左→右OPTION)

电流空开:125A

加热区长度: 3890mm

网带.: 700mm

升温时间约: Approx. 30min

电压:380

运输导轨调宽: 50~400mm

总功率: 64KW

范围: PCB最大宽250*2mm (单通道: 50-450度

外型尺寸:(LUx 6000*1430*1530mmWxH)


AOI检测机

高精度:多重软件分析法,多种应用模式,高精度运动系统; 高效率:一台维修工作站确认多台在线机的检测数据,实现全自动化制程管控。



全自动收板机

用于SMT生产线起始端,传送多面PCB板,接到下位机要板信号后,从PCB料架一件一件推送出PCB板。

  1. PLC控制系统

  2. 可放置二个料架

  3. 特殊气路设计,可平稳将PCB板推出

  4. SMEMA标准四芯信号线可直接与其他设备连线使用

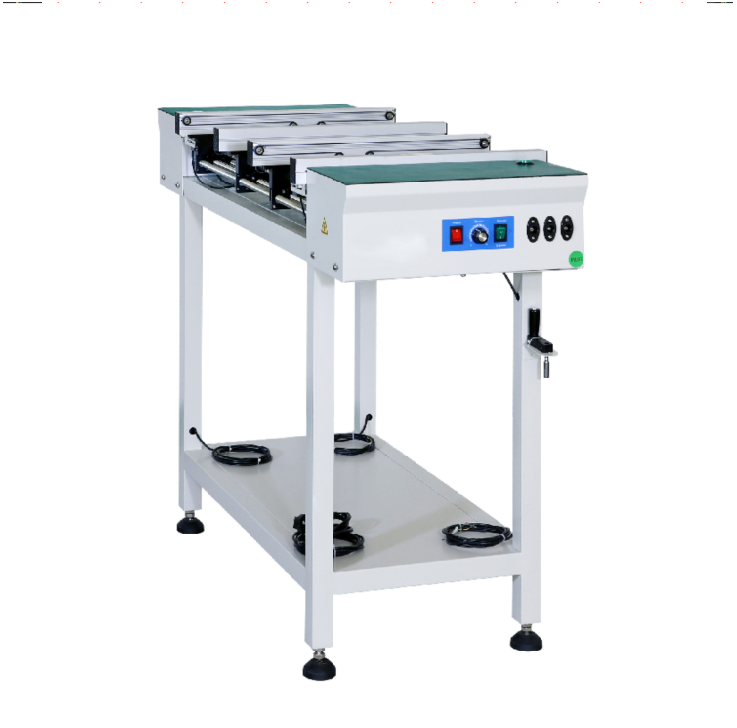

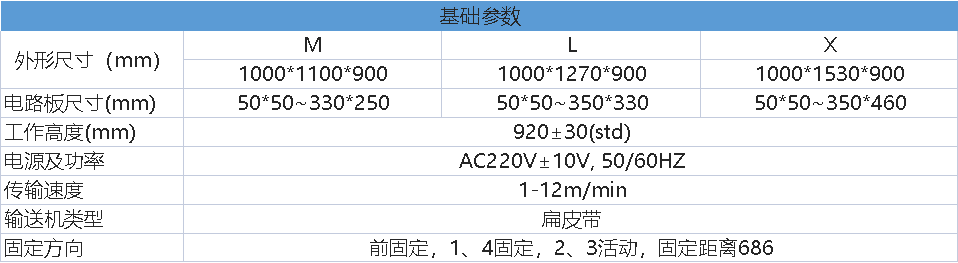

双轨接驳台*5台

前后台面采用钣金折弯焊接,台面宽度200MM,表面贴防静电胶皮。台架采用方通焊接而成,坚固的设计提高了稳定性。顺滑平行的宽度不锈钢丝杆调节方式。可变的速度控制功能、具有电路板检测模式。采用专用传送轨道铝槽设计防止卡板。底部加重设计,不易移位、兼容的SMEMA接口。黑板检测   (  选项   )
