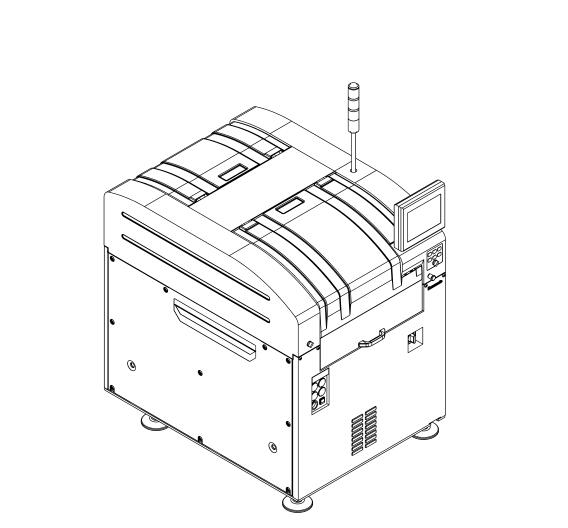

SP18P-L锡膏印刷机规格参数

项目

控制方式：微机方式

外部存储器：在 SD 卡管理数据。每组数据需要约 300KB。(最大可对应 512 MB)

印刷基板尺寸 ： 最小 50 mm × 50 mm , 最大 510 mm × 460 mm, 厚度 0.3 mm ~ 4.0 mm

网板框：736 mm × 736 mm(选购件 650 mm × 650 mm、600 mm × 550 mm、550 mm × 650 mm)

刮板形状 ：改进型金属刮板、改进型塑料刮板

刮板长度： 350 mm、530 mm

刮板速度： 10 mm/s ~ 400 mm/s

输入范围：5 × 10 -2 N/mm ~ 78 × 10 -2 N/mm (工作台长度为 350 mm 时)(实际上可使用的印压范围根据刮板种类和刮板长度有所不同。)

刮板压力：(推荐印压为 10 × 10 -2 N/mm ~ 15 × 10 -2 N/mm。印压为 10 × 10 -2 N/mm 以下会导致印刷不稳定。)

刮板动作： 可进行单刮板、双刮板的切换

基板定位基准：  中心

基板固定方式：  机械夹具方式 (标准)、基板吸着方式 (选购件)

网板框位置调整补正量： XY 方向 ±4 mm 旋转方向 ±0.7°

间隙量： −0.5 mm ~ +3 mm

网板背面清扫功能 ： 干式或湿式 (可选择、也可并用)

网板清洁纸尺寸 ： 内径 20 mm 纸管 长度 15 m 宽 540 mm (选购件 350 mm)

外形尺寸：  W 1100 mm × D 1450 mm × H 1430 mm、2000 mm (含信号塔)

质量 ：1250 kg

正常使用电源 单相 ：AC 200 V / 220 V / 230 V / 240 V ±10 V

频率：  50/60 Hz ±5%  电源

额定容量  1.4 kVA

供给气压  0.5 MPa ~ 0.8 MPa (运转空气压力为 0.5 MPa ~ 0.55 MPa)

供给空气量  30 L/min

环境条件

温度: 10°C ~ 35°C

湿度: 25% ~ 75% (但水汽不凝结)

搬运和放置条件

温度: −20°C ~ 60°C

湿度: 75% (但水汽不凝结)

高度  从海拔 0 m 至 1000 m 以下

噪音  < 75 dB (A)

LED 级别  1 级

相关设备：松下贴片机  印刷机  AOI检测机
