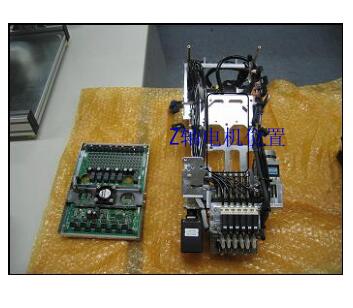

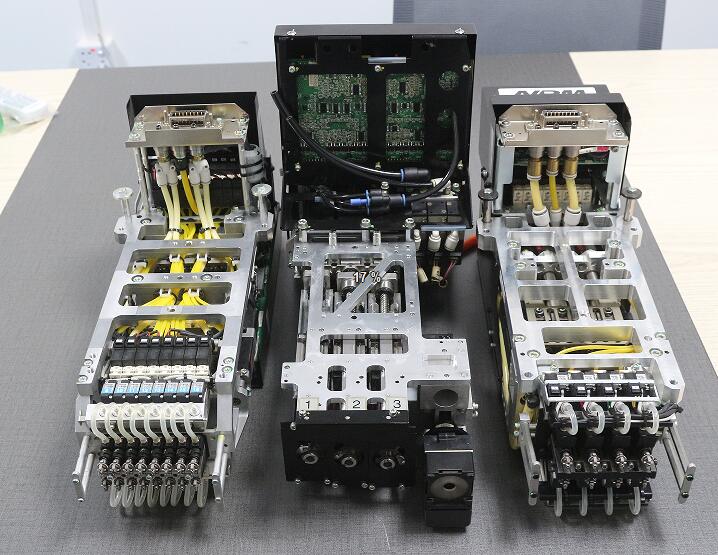

CM602贴片机高速头Z轴电机更换

作业步骤:

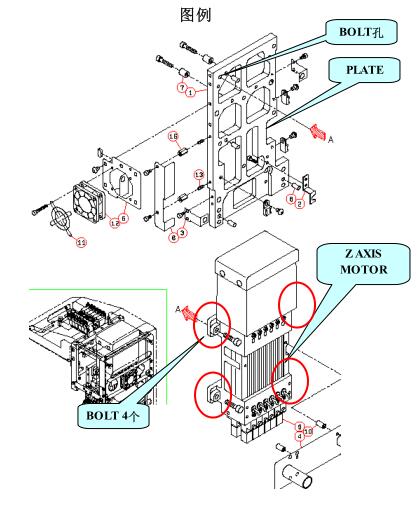

1、使用4个M5*25 BOLT将Z AXIS MOTOR和PLATE连接。

注意点：

1 、Z AXIS MOTOR 为LINEAR MOTOR，当发生损坏时，要更换整个的，当发生损坏时，要更换整个的UNIT ，不能单独进行更换，同时该UNIT不能进行再分解。

CM602贴片机高速头SHIFT 更换

作业步骤

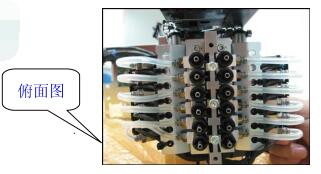

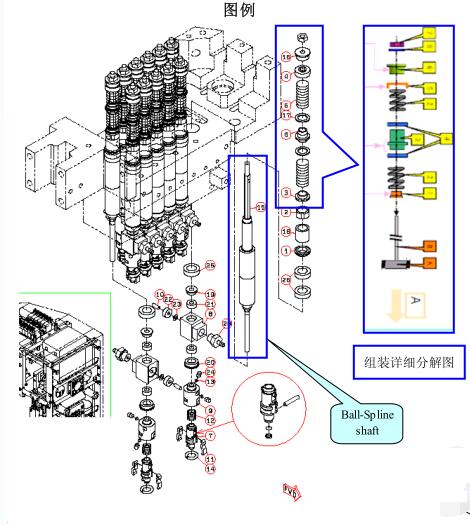

(1)先用1.5mm的内六角插入Shaft顶部的孔中，然后使用5.5mm开口扳手将顶部的BOLT拧松，取下下图中的相关部件。安装与上述顺序相反。

注意:

a.在取下Collar、Spring时要防止Spring弹出，造成部品丢失

b.Shaft顶部的孔在拆卸过程中不要表面损伤，否则在进行Shaft安装时会造成Shaft上下滑动不畅。

c.注意Collar、Shaft的安装 方向。

d. Shaft安装完成后，要确认其上下滑动程度，使用弹簧测力计测定，要求小于0.8N。

e.SPRING的上下表面要加少量油脂，

f.顶部BOTL的拧紧力矩为108+/-9N.CM

g.SHAFT取下后要进行编号放置，以防止安装时混淆。
