松下贴片机CM602高速头的拆装

作业步骤：

1、将机器电源和主气路切断，将高速头上的所有的NOZZLE。

2、在部品相机的表面铺上塑料垫,防止拆卸过程中有BOLT落。

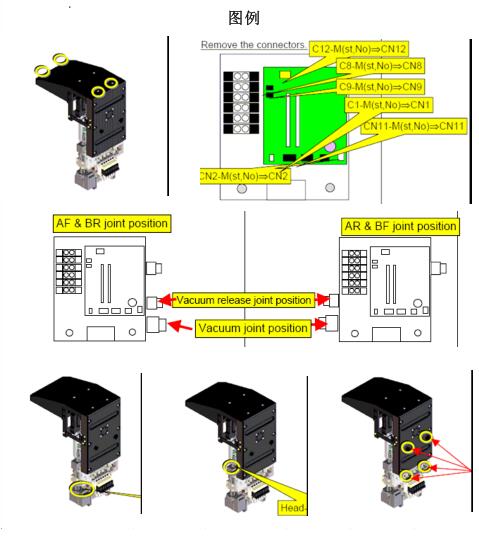

3、取下高速头上部的COVER.(见图1)

4、拆除MC16 上连接的CONNETOR(见图2)和地线FG端子(M2）。

5、拆除高速头连接的气路接头(两处)。

注意点：a 气路接头的连接方向

6、拆除PCB CAMERA连接的LED CONNETOR和CAMERA。

7、使用内六角拆除高速头和BEAM连接的BOLT(M6 4PCS)

8、将高速头从X AXIS BEAM上取下。
