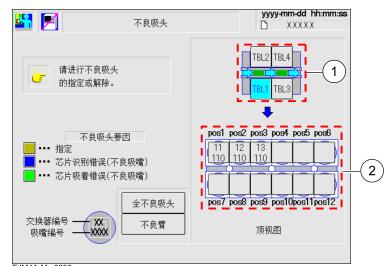

松下贴片机CM602可以进行各吸头的状态确认和不良吸头的指定、解除。根据生产中自动变为不良吸嘴的不良要因，着色显示相应吸头的按钮颜色。

∗ 不良吸嘴不进行生产。确认后解除时，按要解除的吸嘴的按钮。按钮返回到正常颜色 (浅灰色)。

∗ 要指定不良吸头时，按要指定为不良的吸头按钮。按钮变为指定不良吸头颜色 (黄色)。

∗ 自动运转中不能指定、解除不良吸嘴。

∗ 自动不良吸嘴的设定条件在机器参数的<不良判定值>画面上进行。

( 维修手册)

∗ 画面为高速吸头 (12 吸嘴)。

• 选择?装有要指定或解除的吸嘴之吸头后，

选择?要指定为不良 吸嘴的或要解除的吸嘴。

• 每按一次，在指定和解除之间反复切换。

                    设定、解除不良吸头

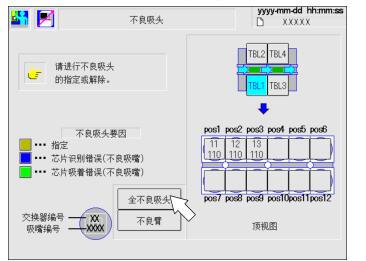

∗ 设定移载吸头整体时，请按[全不良吸头]。

• 全部吸头设定为不良吸头后，变为黄色反转显

示。

∗ 解除移载吸头的不良时，请按黄色反转显示的

[全不良吸头]。

• 解除不良吸头后，变为通常显示。

∗ 设定不良吸头后，不会进行 Z θ 轴的动作，但

是 XY 轴继续进行通常动作。设定不良吸头时，

把吸头的 Z 轴退避到不与机器主体干涉的位置

后再实施。

                       设定、解除不良臂

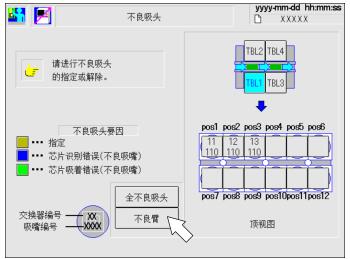

∗ 设定不良臂时，请按[不良臂]。

设定不良臂后，XY 轴不动作，吸头也不能使用，

自动设定不良吸头。

• 设定不良臂后，变为黄色反转显示。

∗ 解除不良臂时，请按黄色反转显示的[不良臂]。

• 解除不良臂后，变为正常显示。

∗ 设定不良臂后，则不会进行 XYZ θ 轴的动作。

要设定不良臂时，请把 Y 轴退避到原点位置后

再实施。

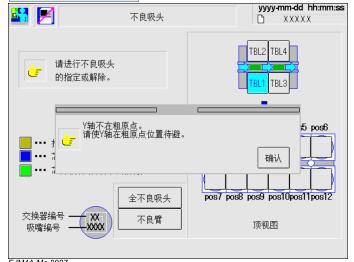

                   (Y 轴不在原点位置时)

∗ 设定不良臂的 Y 轴不在原点位置时，显示信息。

把 Y 轴退避到原点传感器位置后，请再次按[不

良臂]，进行设定。
