松下CM602贴片机保养油润滑脂筒安装使用

松下CM602贴片机保养油润滑脂枪使用

1.润滑脂枪的结构

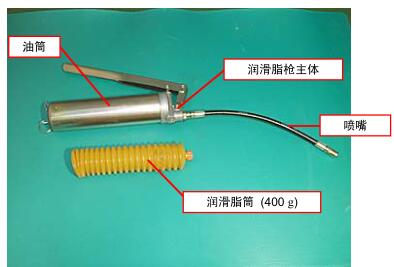

润滑脂枪由以下四部分组成。

使用前，将喷嘴安装到主体上时要固定牢靠。

KH-35 manufactured by Yamada

Corporation

• 每一次压出大约排出 0.9 cm 3 的润滑脂。

2.润滑脂枪的调整方法

如果润滑脂枪的喷嘴前端的夹具太紧，可以用以下方法进行调整。

1.用扳手固定六边形部位。

2.用钳子等转动前端。

3.润滑脂筒的安装方法

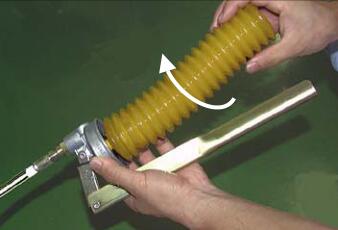

1. 把盖取下，将润滑脂筒拧到主体上。

∗ 请切实拧紧，否则润滑脂会渗漏出来。

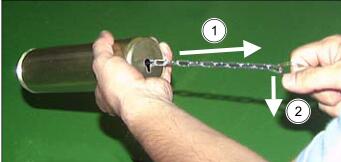

4. 拽动链条，使其固定在油筒凹槽里。

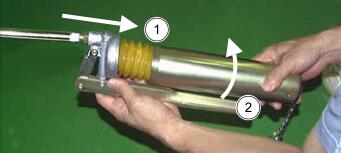

5.把润滑脂筒插入油筒内，使油筒和主体固

定在一起。

6.将链条从油筒的凹槽里卸下，存放到油筒里。

∗ 请上下压动手柄 2 ~ 3 次，确认润滑脂从喷嘴尖

端挤压出来。

7.润滑脂枪的使用方法

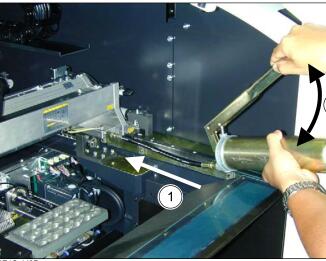

1. 将喷嘴尖端压到润滑脂注入口。

2. 上下压动手柄若干次。

∗ 操作拉杆时必须完全拉到全开或全闭之位置。否则，无法吸收润滑脂筒内的润滑脂。

3. 将喷嘴从润滑脂注入口卸下。

∗ 润滑脂溢出时，一定要用棉纱等擦试干净。

照片显示的是润滑脂枪的使用方法。

照片与 CM602-L 不同。

润滑脂注入口对每一处注油位置的标准注油量

此表格的数值使用 KH-35 manufactured by Yamada Corporation 时的数值。

使用润滑脂一览
