一、松下NPM-D3贴片机连接周围装置时的注意事项

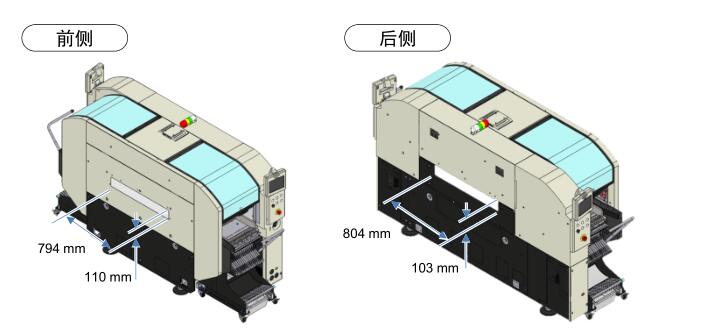

在NPM-D3的左侧和右侧上存在基板搬送的开口部。设备内的贴装头会在下图所示范围内进行高速移动，因此将手伸进开口部是非常危险的行为。由客户准备准备装置，或者连接传送带之际，请务必采取安全对策。

注意：

●请连接满足ISO13849-1或IEC6201等设备安全要求的装置或传送带。

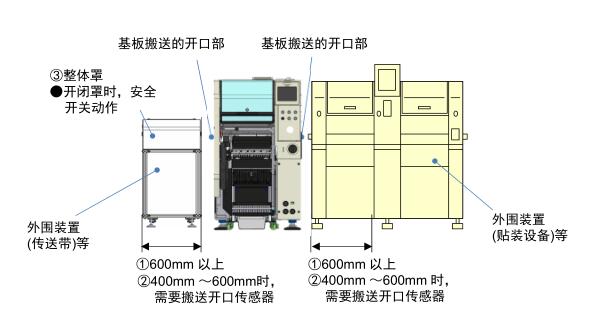

●为了防止从相邻设备或传送带将手伸进NPM-D3的开口部，请务必从NPM-D3基板搬送的开口部起确保超出600 mm的安全距离。 (参考①)

●如果从NPM-D3的开口部起，只能确保400 ～ 600 mm的安全距离，请在基板搬送的开口部上安装安全传感器，并向NPM-D3输出安全协调信号。(参考②)

● 请采取对策以防手或手指伸进NPM-D3和装置或传送带间的缝隙。

●请在装置或传送带的搬送轨道上设置通常不能开闭的整体罩。在设置开闭罩时，如果手能够接触到基板搬送的开口部，则请安装安全开关，以便在打开罩时，能够向NPM-D3输出安全协调信号。打开罩，NPM-D3即会安全停止。(参考③)

●与设备安全相关的详细条件，以及与本公司设备(CM系列等)相连接时的安全事项，请咨询敝公司。
