CM602 参数校正 PCB camera x-y offset

解决松下CM602参数问题，以下图文说明步骤

     1、调整标准：+/-0.05度

     2、 镜头角度不良时进行

     PCB 镜头角度调整

   （下页）

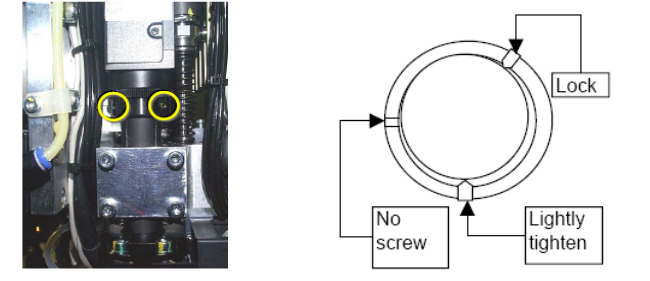

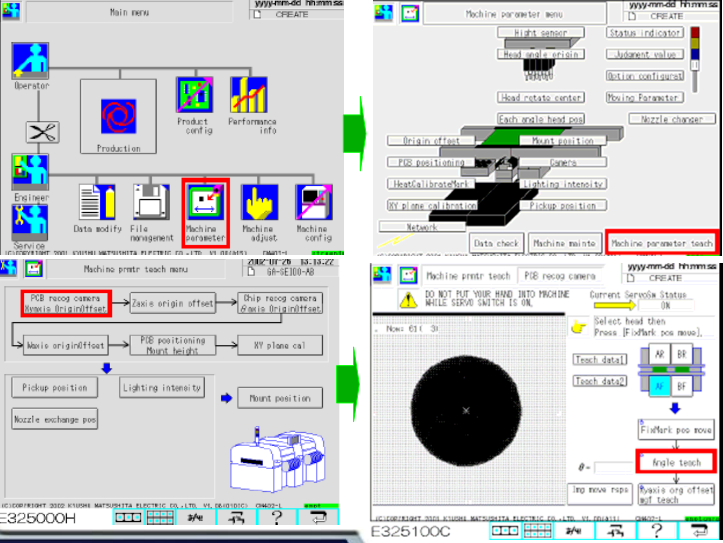

松开固定顶丝的位置—旋转后进行角度确认。达到精度窗口后固定顶丝。

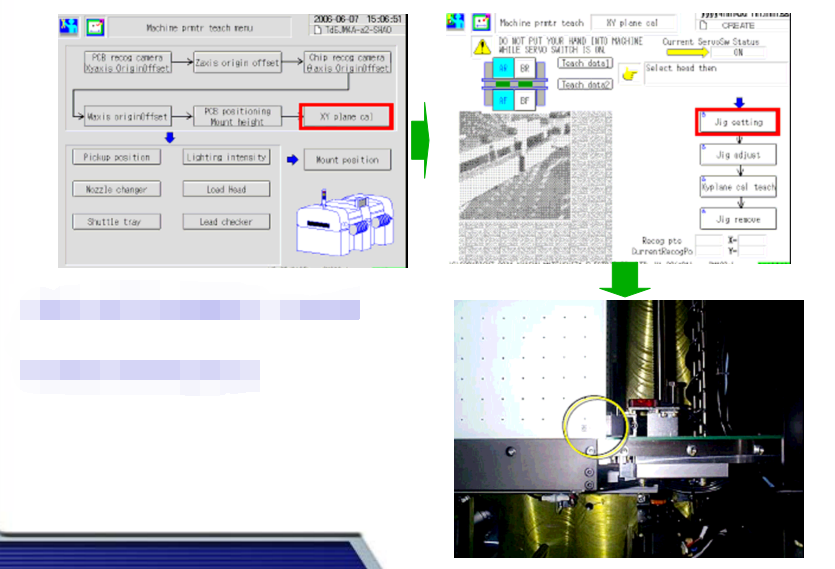

1 使用130NOZZLE进行校示

2 右下图为校示后自动生成的数据

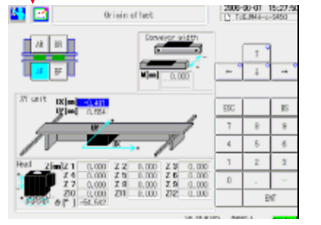

3 校示精度范围-0.5--+0.5

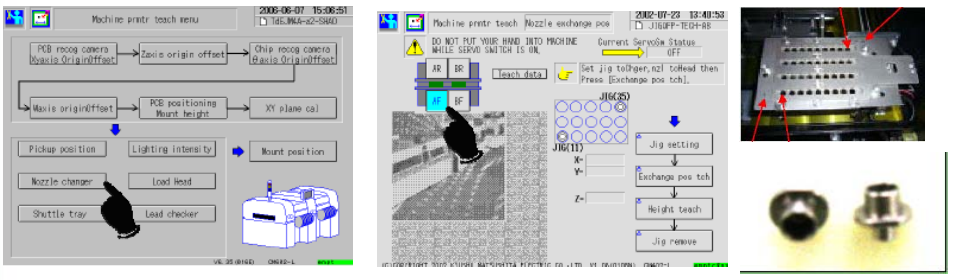

1 使用5孔制具进行教正，镜头角度原点调整见11页

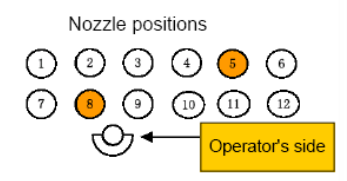

2 角度调整1-6为5号基准，7-12为8号基准

3 调整中注意HEAD SHIFT要清扫干净

     1、 5号头安装130NOZZLE

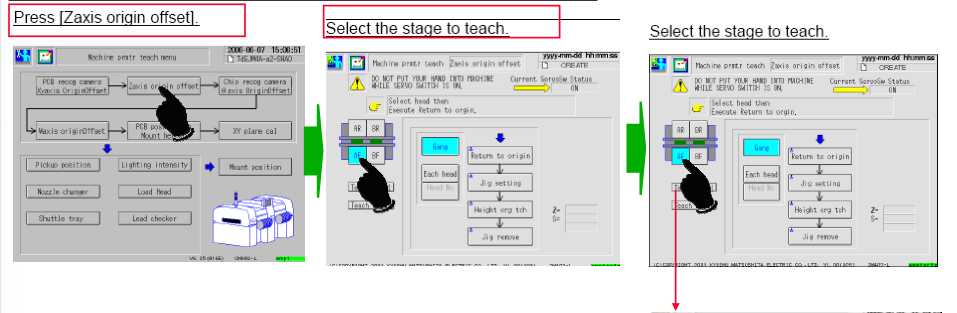

      2 、TABLE制具50*50铁板

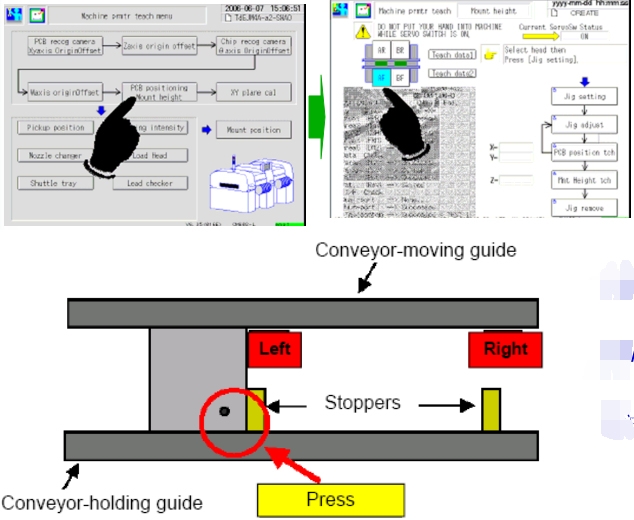

      3 、注意双贴装位置都要进行高度校示

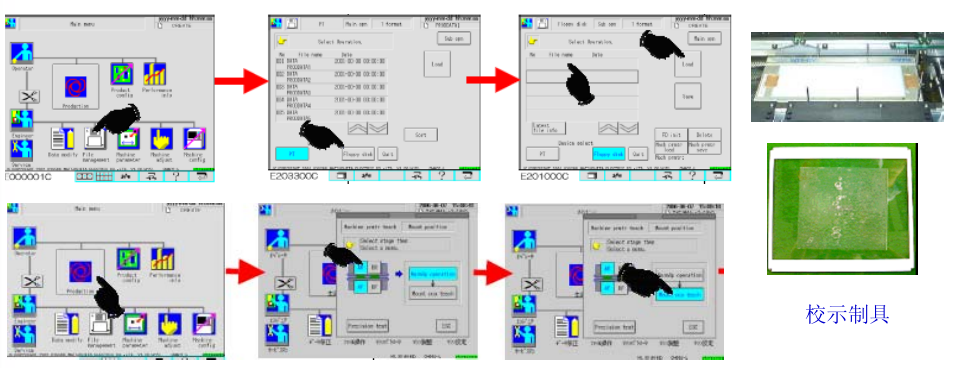

1 面补正制具为玻璃材料，注意轻放

2 安装时尽量靠近固定边

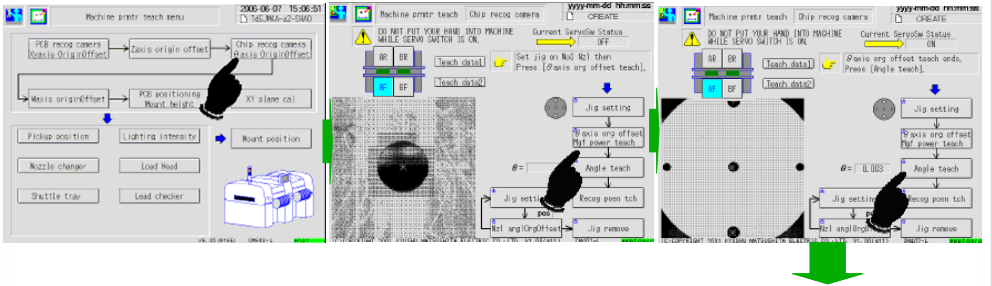

1、5号头安装130NOZZLE

2、 安装JIG在2，14，27号FEEDER位置进行校示

安装制具时注意方向

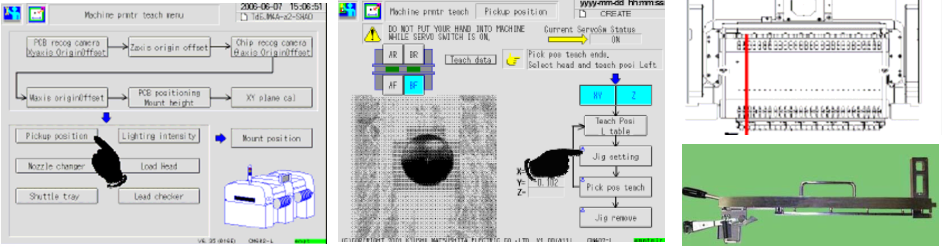

1、首先进行程序的选择                           3、首先进行校示TABLE的选择，然后进行校示

2、进行吸着位置识别和CHIP识别            4、 CPK目标值1.33
