 关于松下贴片机BM1233/133模块化贴装机安全操作

安全注意事项

为保证相关作业人员的安全，本设备在供货时是遵循各国所制定的安全标准和条件而进行设计和安装的。

另外，本机用户有责任遵守其所在国的有关安全的法律、法规。

同时，为了保护本设备操作人员的安全，请认真地对安全防护设施进行管理。

本设备的操作人员以及维修人员必须熟知操作手册、程序手册、参考手册、维修手册、错误代码表、控制配线

图、 SC 程序单等各手册上记载的功能，并且受到充分的训练。

只有在本公司受过训练、对设备的操作十分熟悉的人员才能操作本机。

一、安全上的注意

警告	只有维修技术人员能使用维修模式
通告	检查、保养前，请务必阅读说明书

1、设备主体内部的维修，包括非电气元件只能由维修技术人员进行。

2、因在设备的可动部有夹手或手指而受伤的危险，对于未设置供给部区域传感器的设备，请务必在供料器的

隙间安装模拟供料器。

二、安全作业

在进行规定的作业时，请务必遵照安全作业步骤以避免事故或损伤。

请勿对安全设施及安全电路做任何变动。

警告	在检查保养之前，请阅读说明书并 切断电源及气压等的供给
警告	请务必安装安全联锁开关并确认 运行状态

正常操作时的注意事项

在自动、半自动、手动模式下的正常操作，请在开启所有的安全装置后进行。

元件供给、机种切换、维护时的注意事项

与此相关的作业请在设备上安装的安全功能运行时进行。

在作业中，对于那些可能使设备运转的开关，请充分了解其功能之后再使用。

BM123操作上的注意事项

1、在主电源开关置于 ON 时，空气应以 0.43 MPa 进行供给。如供给的不是 0.43MPa ，在运转时有损坏机器的可能。

2、在主电源开关 ON 的状态下、不可拔下主控制器的卡。

3、如果附近有焊机，易有产生误动作的危险，请勿靠近。

4、在对机器进行清洁时请勿使用气枪。灰尘有可能对芯片造成污染。

5、在对机器附近进行清洁时，应在停止机器后进行。

6、为防患于未然，在机器安装后，请每年进行一次定期检查。

7、在运转中不可切断空气。因未受控制而运转，有产生误动作的危险。

运转时的故障处理

运转作业中的故障可能会引起各种各样的危险状况。

设备的修理、调整作业只能由经过训练的熟练人员，并且是对整个安装及各位置可能产生的事故十分熟知的人

员来进行。

= 注意 =

以下现象和操作，有可能无法避免运转作业中的故障。

停电

运转过程中伺服电机的励磁处于 OFF 状态。

BM123保养作业时的气压遮断

在进行保养作业前，请务必确认汽缸内没有残留气压。

= 提示 =

请参照维修手册的气压线路图。

与充电部相关的危险部分

在本机内部及周围的下述部分有危险的电力。

设备内部

·X 轴、 Y 轴 AC 伺服电机驱动器 ： AC200V

·X 轴、 Y 轴再生装置 ： AC200V

·H 轴、 θ 轴、 S 轴 AC 伺服电机驱动器 ： AC200V

·R 轴 AC 伺服电机驱动器 ( 选购件 ) ： AC200V

·SSR ： AC100V

·主控制器 ： AC200V

·主电源开关 ： AC200V ~ AC480V

·吸嘴过滤器  ： AC200V ~ AC480V

·DC 电源 ： AC200V

·ZNR 基板 ： AC200V

·全球通用变压器  ： AC200V, 220V, 380V, 400V, 420V, 480V

·断路器、连接器 ： AC200V

警告

不要拆卸保护盖

周边设备

·识别监视器 ： AC100V

·打印机 ( 选购件 )  ： AC100V

停电时的注意事项

在自动运转中停电时，为了防止再次通电后产生的误动作请关闭主开关。

BM123警告标牌的粘贴位置

为正确、安全地使用本机，在主体的各部贴有下述内容的警告标识。

请正确阅读并遵守这些警告标识的内容。

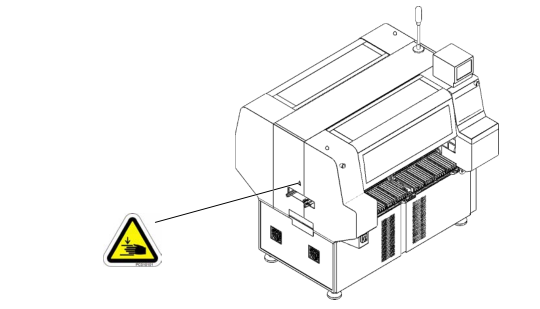

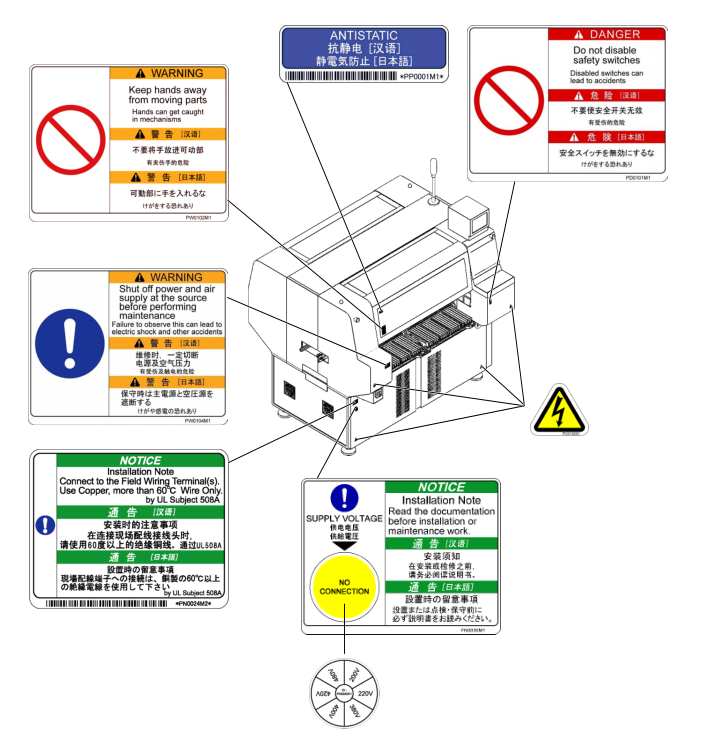

·前侧

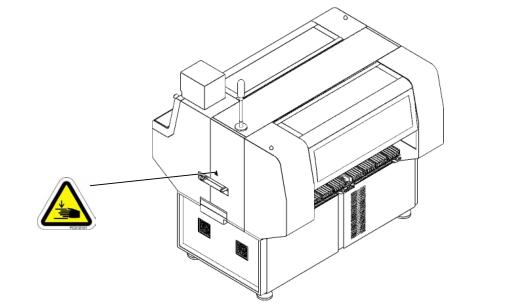

·后侧

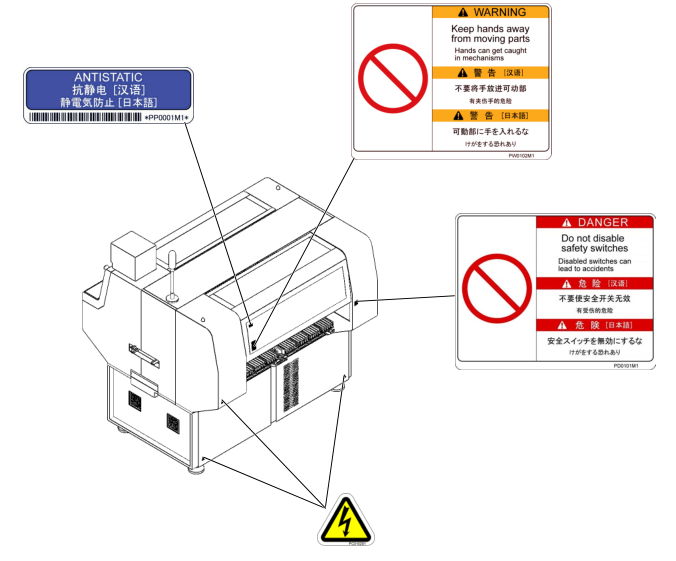

·侧面

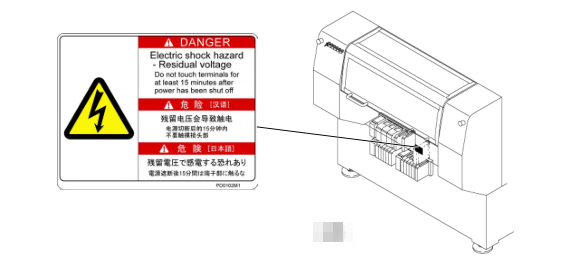

·右侧

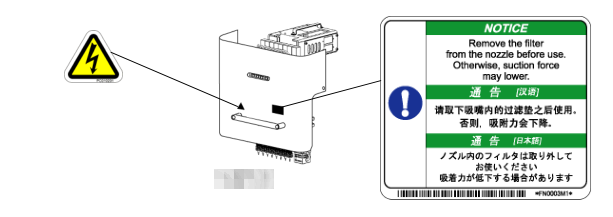

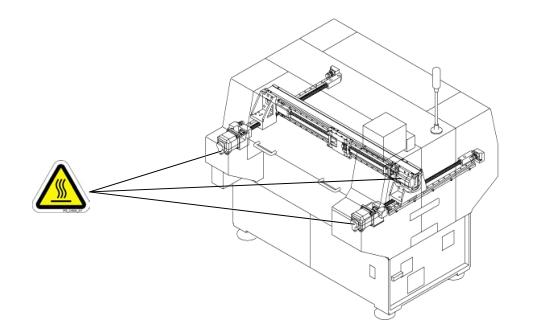

·内侧

·后侧

·贴装头盖

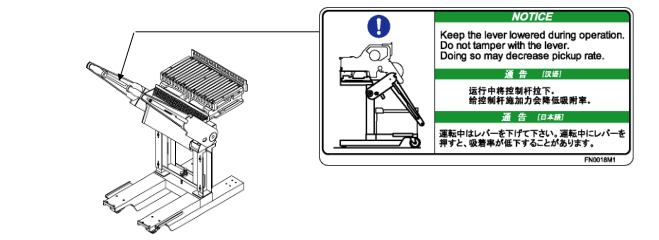

·整体交换台车 ( 选购件 ）
