CM602贴片机高速头的拆装

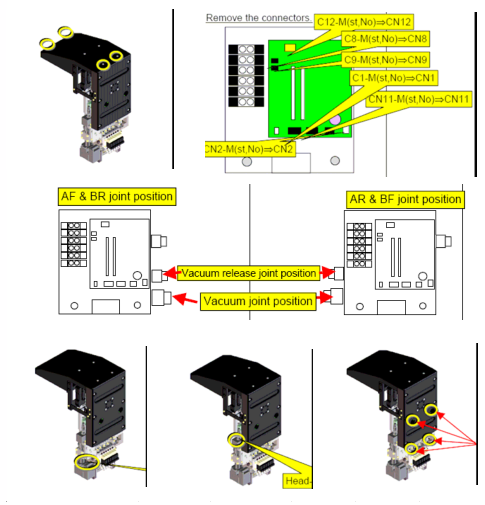

图例1

操作步骤

1、将机器电源和主气路切断，将高速头上的所有的NOZZLE。

2、在部品相机的表面铺上塑料垫,防止拆卸过程中有BOLT落。

3、取下高速头上部的COVER.(见图1)

4、拆除MC16 上连接的CONNETOR(见图2)和地线FG端子(M2)。

5、拆除高速头连接的气路接头(两处)

注意点：a   气路接头的连接方向

6、拆除PCB CAMERA连接的LEDCONNETOR和CAMERA。

7、使用内六角拆除高速头和BEAM连接的BOLT(M64PCS)。

8、将高速头从X AXIS BEAM上取下。

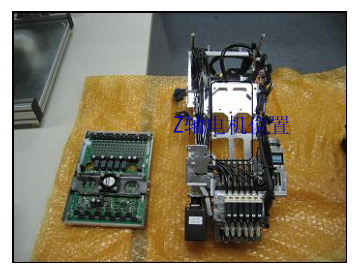

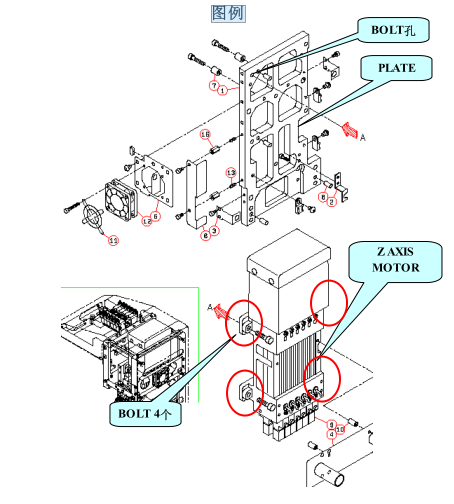

高速头Z轴电机更换

1、使用4个M5*25 BOLT将Z AXIS MOTOR和PLATE连接。

注意点：Z AXIS MOTOR 为LINEAR MOTOR，当发生损坏时，要更换整个的，当发生损坏时，要更换整个的UNIT ，不能单独进行更换。同时该UNIT不能进行再分解。 不能进行再分解。

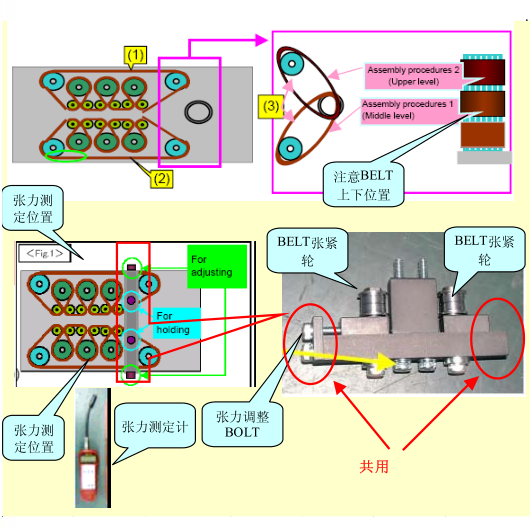

高速头SHIFT 更换

图例

1.θBELT的绕向如左图所示：

注意点：

（1 ）CM402  θBELT 有2  个，但是CM602 12 NOZZLE有4个。

(2)BELT 参数如下：

*BELT1（长）：将下述参数输入到张力计中

Weight=1.3g/m  Width=6.0mm  Span=84mm

使用UNITTA SONIC TENSION METER进行测定：

进行测定：

张力要求范围F1=16+/-2N

**BELT（短）

使用弹簧测定计进行测定。

张力要求范围F2=18.5+/-1.5N

（3）注意张紧轮的调整方法。

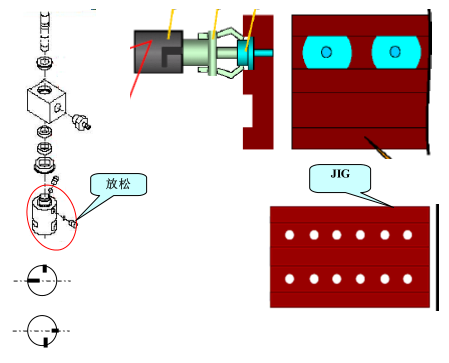

高速头皮带更换HOLDER调整

图例

操作步骤

1、 刚组装完的 Head Unit 上每根轴的θ角度都不一致。

如图 1-1

 2、将 Holder 上的 Screw 放松，使用专用 JIG ，使所有轴角度一致。

3、将 Screw 锁紧，注意 Screw 方向一致。

4、调整完毕后，所有轴的θ角度方向一致。

如图 1-2

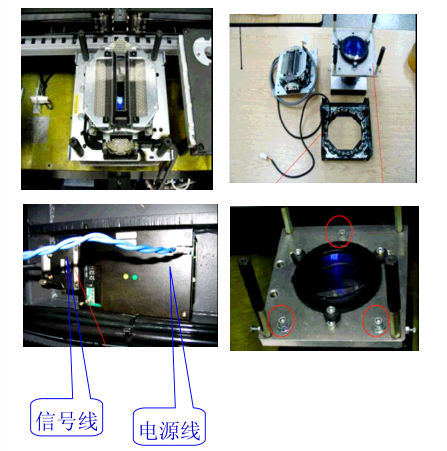

CHIP CAMERA拆卸与调整

例图

操作步骤

1 CHIP CAMERA 主要由两部分组成 LED & CCD 相机

2 拆卸之前要把信号线和电源线拔开信号线电源线。

3 拆掉外壳—环行LED—LED—镜头。

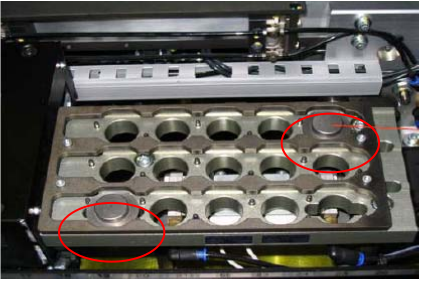

NOZZLE STATION 调整

例图

操作步骤

1、百分表架在 HEAD 上对 NOZZLE STATION 左侧进行

确认 精度 +/-0 。 02MM

2、NOZZLE STATION STOPER 调整位置

如需调整需用 JIG 确认（ 12NOZZLE 与 8NOZZLE 方法相同）。

3、调整后需进行 NOZZLE  的参数位置校正。

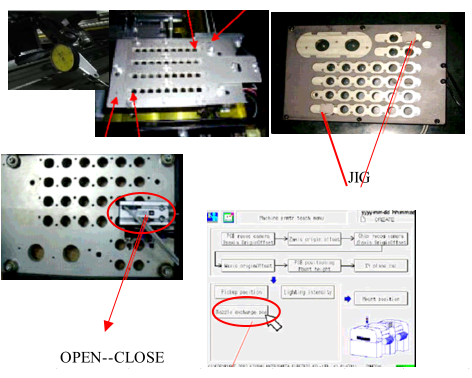

NOZZLE STATION 调整

    多功能头NOZZLE STATION 进行校正时注意JIG

    方向，已免影响焦距识别

TAPE CUT UNIT 拆卸调整

操作步骤

1、将Cover拆除，卸下Cutter Unit的3个固定螺钉，拆除

气管和油管，这时即可将整个切刀单元拆下，注意在

取下刀架过程中不要碰坏2侧的传感器。

2、拆下定刀和动刀再次装好后，需要调整动刀和定刀的

间隙，间隙的规格值为:0.01mm. IF NG,则对定刀进

行调整。另外，要保证动刀和切刀导向杆之间有0.1mm

的间隙。

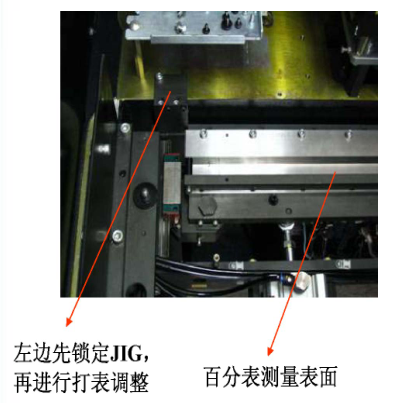

3、平行度调整

1)在刀架的左侧装上JIG作为刀架调整的支点。

2)用百分表置于Head上，对刀架的定刀进行打表测量，规格值: <0.1mm

3)平行度调整后即可将刀架单元锁紧。.

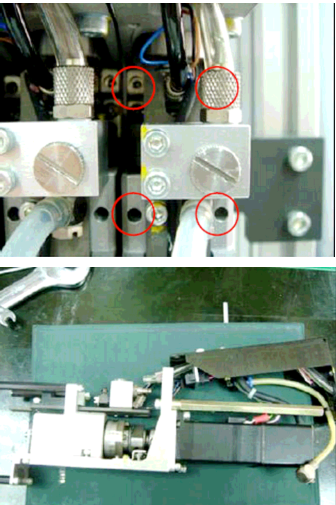

多功能头的拆卸与调整

           1、松开图中标记处的4个M25的BOLT

           2、拔掉与板卡的连线

           3、拔掉与电磁阀之间的气管

           4、松开油管的螺母

           5、即可拆下整个θ UNIT的单元

             ←如左图所示

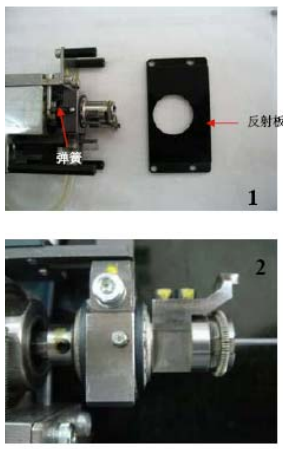

多功能头的拆卸与调整

    1.拆下反射板和张紧弹簧(2个)

    2.取出位于HOLDER中的FILTER

    3.松开图2所示的SET SCREW

    4.用1.5的六角棒配合10的扳手,如图3示的

       方法,即可松开连接HOLDER与SHAFT

       的BOLT ,取下NOZZLE HOLDER
