贴芯片的贴片机推荐

发布时间:2022-11-10 09:50:58

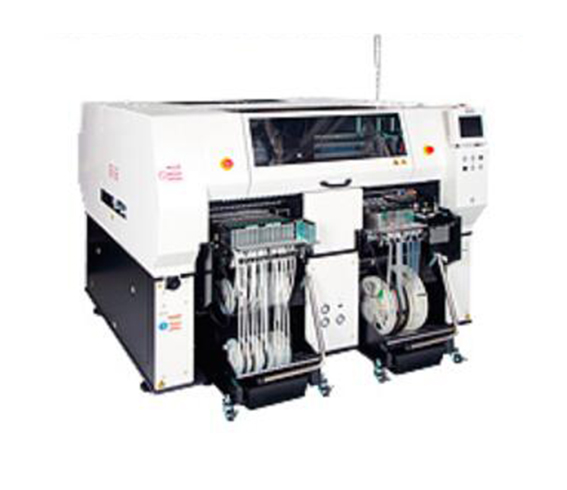

松下AM100模块式贴片机 NM-EJM4D

AM100

追求实际生产率和高度通用性的一台设备解决方案!

生产率和通用性搭载14吸嘴贴装头。在数据作成系统(NPM-DGS)编制程序NPM-DGS标准搭载Panasert数据转换工具操作性能提升可搭载自动供料器

供料器、CM /NPM通用供料器供给部*搭载品种数:Max.160*供给部可选择固定供给部或者交换台车可选择后侧供给部“无”。

元件对应力

LED実装
同一亮度级别的实装

高生产率
高生产率 / 自动机种切换选购件
支援站
供料器准备向导选购件
提高运转率 / 元件供给导向选购件

品质提高
APC系统
贴装高度控制功能
支撑销自动更换功能
元件校对选购件
实装MES软件(PanaCIM-EE Gen2)
自动化单元



丰富的选购件

汎用性-

・固定供给部选购件
(1)手置托盘
(2)卷盘箱
(3)切割单元&卷盘支架
・通用型转印单元
・夹持式吸嘴
・后侧吸嘴更换器
・后侧操作屏
・芯片厚度照相机(只限前侧)
・后侧照相机(线性照相机或者3D传感器)
・侧面照明

高生产率

・自动切换机种
・支援功能
・供料器准备导向
・元件供给导向

品质提高

・APC系统
・高度传感器(控制贴装高度)
・支撑销自动更换
・元件校对
・PanaCIM-EE 对应

AM100贴片机参数

机种名AM100
型号NM-EJM4D
基板尺寸(mm)L 50 × W 50 〜 L 510 × W 460
贴装速度35 800 cph(0.1006 s/芯片)、 12 200 cph (0.295 s/QFP □12 mm以下 )
贴装精度(Cpk≧1)± 40 μm/芯片
± 50 μm/QFP □12 mm 以下
± 30 μm/QFP □12 mm 〜 □32 mm
元件供给编带编带宽:4〜56 / 72 / 88 / 104 mm
编带供料器规格:Max.160
品种托盘供料器规格:Max.120品种
(编带宽度:4 / 8 mm 编带(小卷盘)使用时)
杆状编带供料器规格:Max.40品种
托盘供料器规格:Max.30品种 *
(单式杆状供料器使用时)
托盘托盘供料器规格:Max.20品种 *1
手置托盘规格:Max.20品种 *2 (固定供给部用选购件)
元件尺寸(mm)0402芯片 *3 〜 L 120 × W 90 或 L 150 × W 25 (T = 28 *4)
基板替换时间约4.0 s(背面无贴装元件时)
电源三相AC 200 / 220V ±10V、 AC380 / 400 / 420 / 480V ±20V 2.0 kVA
空压源Min.0.5 MPa 〜 Max.0.8 MPa、200 L /min (A.N.R.)
设备尺寸(mm)W 1 970 × D 2 019 *5 × H 1 500 *6
重量2 650 kg *7


深圳市质恒机电有限公司专注松下贴片机租赁 销售 配件销售 维修 技术支持等服务,设备销售 租赁咨询可联系官网在线客服。
