关于松下贴片机NPM-D3 2D检查吸头的概要

在 NPM 上搭载 2D 检查吸头，则可对生产基板进行各种检查。

一、主要特征

1. 对检查吸头搭载 NPM 的前工序上贴装后的元件 (芯片类等) 可进行有无、位置偏移、表里反转、极性等的检查，以防止不良元件的流出。

2. 对检查吸头搭载 NPM 上要贴装的元件 (屏蔽箱、BGA 等) 在贴装前进行异物检查。在不良的情况下，可跳过贴装，以避免浪费元件。

3. 可在修理传送带上取出不良基板，修理后由再放入传送带再次搬入，并进行检查、贴装，从而确保生产线中的基板质量。(客户需要准备再放入/修理传送带。)

4. 因为能以吸嘴、供料器为单位收集检查结果，故更容易找出不良原因，采取对策。

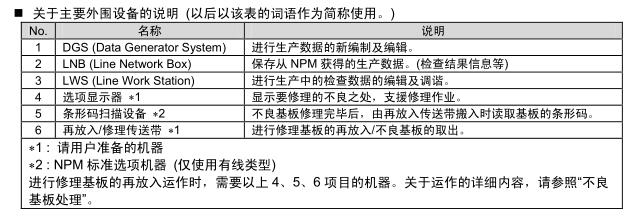

二、系统构成

对检查吸头搭载 NPM 系统的标准构成进行说明。

三、检查规格

对检查吸头搭载 NPM 的检查规格进行说明。

1、对象元件

矩形芯片、Tr、IC、连接器

2 、对象元件尺寸

照相机分辨率 9 µm : 0402 芯片以上、QFP 引线间距 0.3 mm 以上

照相机分辨率 18 µm : 0603 芯片以上、QFP 引线间距 0.4 mm 以上

3 、可能检查点数

芯片元件 : 10,000 点

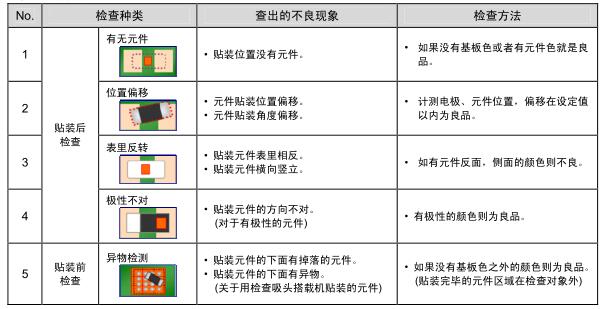

4、检查种类

∗ 对于各检查中使用的颜色、检查领域，利用事前获得的图像进行设定。

∗ 基板色事前设定基板、焊料、焊盘、丝网等颜色。

∗ 关于贴装的元件，在相邻元件的阴影中的、元件颜色有缺欠的可能不能检查。另外，基板与元件

之间的颜色以及亮度没有差异的、或者、由于基板及元件的材质、基板的弯曲、变形而导致颜色

及亮度有变动时，也可能不能检查。还有，请避免设置在有日光直射的场所以及附近有强烈照明

的场所。

∗1:对于矩形芯片电阻等正反面颜色不同的元件，可进行表里反转检查的设定。

∗2:极性标记的对比度应是很明显的。应没有污染和擦痕。并且颜色和亮度的变动应比较少。IC 的极性形状要能用图像来识别、没有变化。
