松下贴片机 MSR保养

一.目的.

规范保养动作,全面具体对设备进行保养.作为新人上线保养

的训练教材.

二.对象.

SMT工程技术人员,新进设备工程技术人员.

三.保养的分类.

日保养,周保养,月保养,季保养,年度保养

1.日保养(点检):

     1.1  每次耗时15分钟.

     1.2  人力安排:  1人.

     1.3  每班每台设备进行一次保养工作.

     1.4  使用工具:毛刷,吸尘器,无尘擦镜纸.

2.周保养(点检):

    2.1  每次耗时35分钟.

    2.2  人力安排:  2人.

    2.3  使有工具:毛刷,超声波清洗器,碎布,吸尘器.

3.月保养(点检):

    3.1   每次耗时10分钟.

    3.2   人力安排:  1人.

    3.3   使用工具:油枪,毛刷,碎布.

4.季度保养(点检):

    4.1   每次耗时50分钟.

    4.2   人力安排:  2~3人.

    4.3   使用工具:油枪,毛刷,碎布.

四.保养前准备工作:

     1.油品认识:

     1.1   轴及链条润滑油品参考.

齿轮箱及凸轮箱油品使用

齿朝箱(index umit前后)油品Nok Klueber/syntheso HT220

凸翰箱(C am umit)(前后)油品Shell/VITR EA220

二保养油枪介绍

油枪与设备油嘴的匹配表:

三.保养内容介绍

     1.日常保养/点检

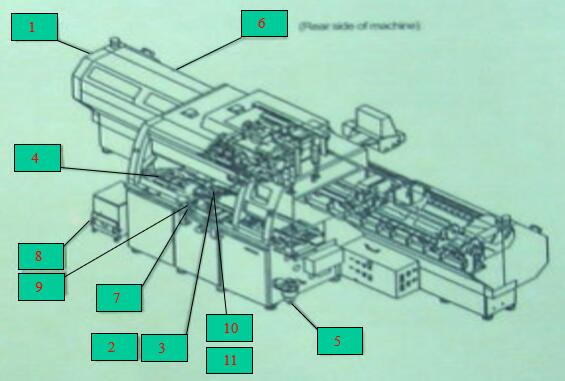

日保养部位分布图:

1.1主气压表

2.周保养/点检

周保养部位分佈图

2.1.NOZZLE保养动作讲解:

   2.1.1.使用专用治具先拆下Head上反射板,然后拆下NOZZLE.

   2.1.2.把髒污的NOZZLE放入超声波清洗器中清洗乾淨.不能清洗乾淨的需用细小的铜丝把堵塞部分清理乾淨.

   2.1.3.更换NOZZLE过滤芯.

   2.1.4.把NOZZLE易磨损部位涂抹上润滑油.

   2.1.5.把NOZZLE装上HEAD,最后装上反射板.

具体保养动作介绍:

1.NOZZLE保养图解:

2.2 Mtor过滤器清洁

3.月保养/点检

月保养部位分布图:

3.1.Head部cam follower保养讲解

     3.1.1  用碎布先擦去旧的油污.

     3.1.2  再用毛刷在其表面涂抹上MP grease润滑油

               要求油脂要涂抹得均匀,不能过多.

保养部位如下图:

3.2 Head部LM guide保养讲解

     3.2.1 先用碎布擦去旧的油脂.

     3.2.2 用油枪为油嘴注入MP grease油脂直到挤出旧油脂

              为止.

     3.2.3  然后再擦去旧油脂.

保养部位如下图:

3.3 自动调宽单元LM guide保养

     3.3.1 先用碎布擦去旧的油脂.

     3.3.2 用油枪为油嘴注入MP grease油脂直到挤出旧油脂为止.

     3.3.3 然后再擦去旧油脂.

    保养部位如下图:

3.4 自动调宽单元Screw shaft保养

       3.4.1  用碎布先擦去旧的油污.

       3.4.2  再用毛刷在其表面涂抹上MP grease润滑油

               要求油脂要涂抹得均匀,不能过多.

保养部位如下图:

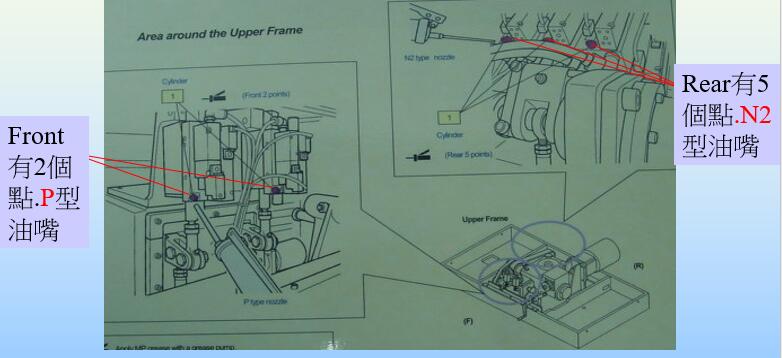

3.5 机器上部单元Cylinder保养讲解

     3.5.1 先用碎布擦去旧的油脂.

     3.5.2 用油枪为油嘴注入MP grease油脂直到挤出旧油脂

              为止.

     3.5.3  然后再擦去旧油脂.

保养部位如下图:

4.季度保养/点检

季度保养分布图:

4.1惧空泵过遁器保养:

4.2 头部MT及VT轴滑块

      4.2.1 用碎布把旧油擦掉

      4.2.12用毛刷将MP grease抹在导轨上

4.3 Z轴清洁及加油

4.3.1先用碎布将蕾油擦拭干净

4.3.2用油枪加油

4.4  Nozzle Return And Cutter Section

       4.4.1  用碎布将Nozzle Return  Plate清洁,将传动轴连接部旧油擦掉

       4.4.2  用油枪对传动轴连接部打油,用毛刷对Cutter SectionSpring抹油

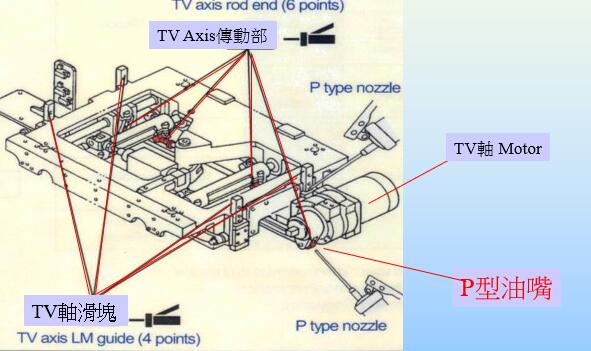

4.5   XY Table单元

      4.5.1  先用碎布将旧油擦拭干净

      4.5.2  用油枪对导轨加油

      4.5.3  用毛刷将油抹在XY丝杠上

4.5.4  取下XY Table Plate.

4.5.5  用油枪对TV轴各滑块加油
