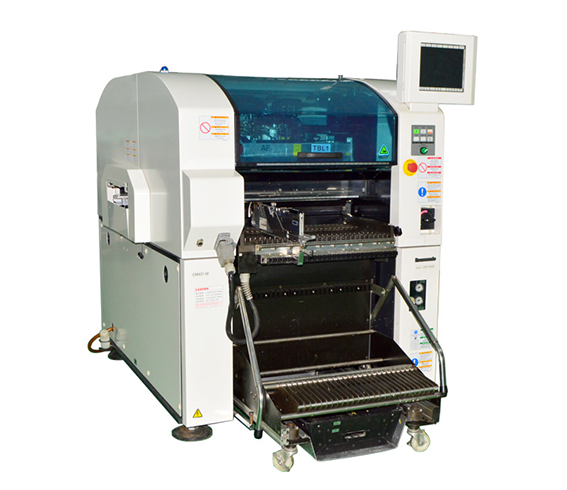

CM401M/L通用性

1、高速贴装头、多功能贴装头的交换功能

CM401-M/L 能按贴装工作台选择 2 种贴装头。

・在高速贴装头上将 8 支吸嘴按照 2 × 4 的矩阵形排列。

各吸嘴的独立上下驱动采用了伺服电机，进行可靠性高的高速操作。

・多功能贴装头由 3 支吸嘴构成。

各吸嘴备有独立的上下驱动系统及 θ 驱动系统。

另外，通过数据设定，能够将吸嘴前端产生的贴装负荷在 0.5 N 至 50 N 的范围内进行实时控制。

・已经交货的机器，在现场施工时(由本公司的工程师担任)能够交换贴装头。

※贴装头按照工作台单位进行选择。

无法在同一工作台的前后台上设定其他型号的贴装头。

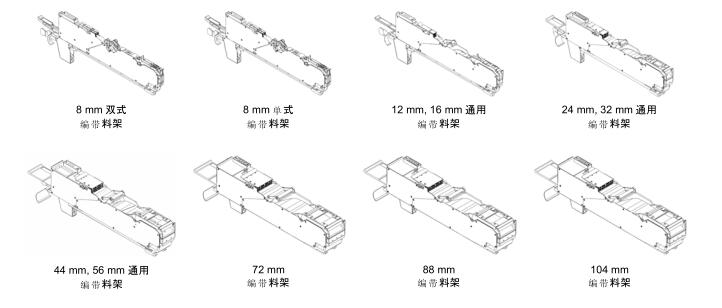

料架的通用性

将以往的几十种编带料架统一为 8 种。

这 8 种料架能够对应 8 mm 至 104 mm 范围的纸／塑料编带。

使用伺服电机驱动送带,根据元件设定进给间距、进给速度。

由来自 CM401-M/L 主体发送的数据进行这些参数的设定。

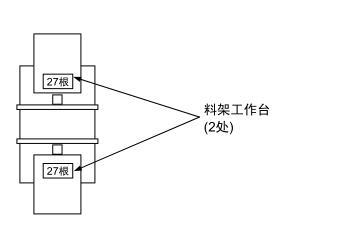

料架设置数量

CM401-M/L 上最多可设置 54 站双式编带料架。(带宽为 8 mm 时)此时，能够设置 108 个卷盘。

27 根 × 2 卷盘× 2 台= 能够设置 108 个 8 mm 的编带卷盘。
