 SMT生产线松下NPM系列机型构成

注：在安装周边装置之前，不要将电源和空气源连接到机器主体上

设置 NPM 时 (包含生产线构成、单体设置)，需在 NPM 生产线的左右两侧设置具有生产线伺服功能及延长

传送带功能的装置。

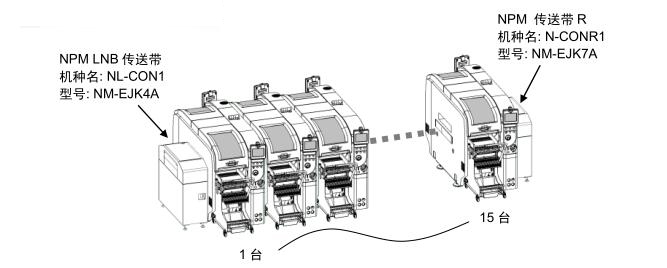

※贴片机NPM 15 台以下方案

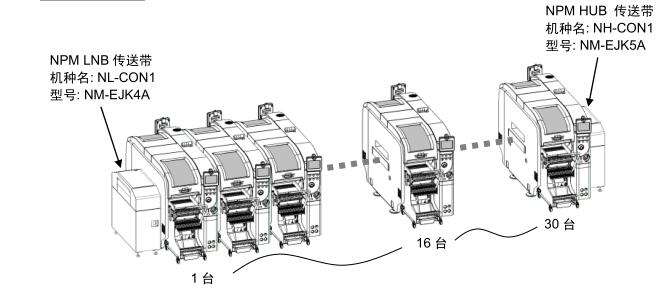

※连结台数为 16 台以上、30 台以下方案

连结台数为 16 ~ 30 台时，需在最右端处设置带有 HUB 用电源的 NPM HUB 传送带 (机种名: NH-CON1，

型号: NM-EJK5A)。

1、NPM 生产线构成的 NPM 传送带类如下配置。

请配合 NPM 生产线的构成，进行 NPM 传送带类的选择、购买。

a) 连结台数为 15 台以下时

b) 连结台数为 16 台以上、30 台以下时

2. 生产线构成中有 NPM 以外的设备

a) 连结台数为 15 台以下时

NPM LNB 传送带NL-CON1NM-EJK4A   →  NPM贴片机1 ..... NPM贴片机15   →   NPM 传送带 RN-CONR1NM-EJK7A

 → NPM以外   → NPM 传送带 LN-CONL1NM-EJK6A  → NPM贴片机16   →  NPM贴片机30  → NPM 传送带 RN-CONR1NM-EJK7A

 b) 连结台数为 16 台以上、30 台以下时

NPM LNB 传送带NL-CON1NM-EJK4A   →  NPM贴片机1 ..... NPM贴片机15   →   NPM 传送带 RN-CONR1NM-EJK7A

 → NPM以外   → NPM 传送带 LN-CONL1NM-EJK6A  → NPM贴片机16   →  NPM贴片机30  →

NPM HUB 传送带NH-CON1NM-EJK5A

上述生产线构成为例。根据客户的生产线构成和 NPM 以外设备的配置，其构成有所不同。
