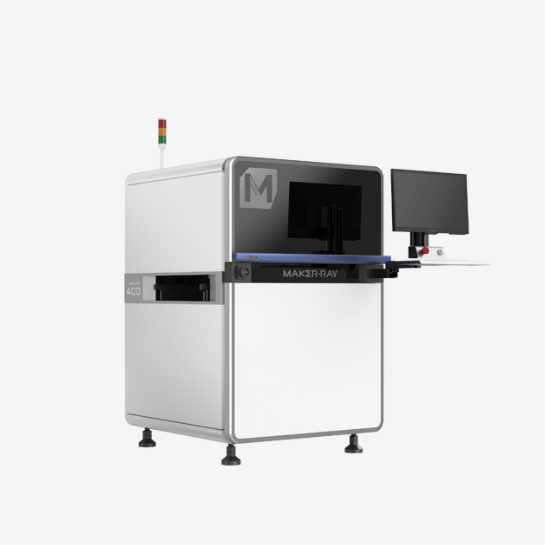

镭晨MAKER-RAY PCBA贴片2D光学检测设备AIS40X SeriesAIS401 AIS40X-D（双轨）
质恒机电客服
咨询热线：136 0306 4798
咨询
精简编程
面向工业4.0
高检出率
适应性强
高检测速度
一机多用

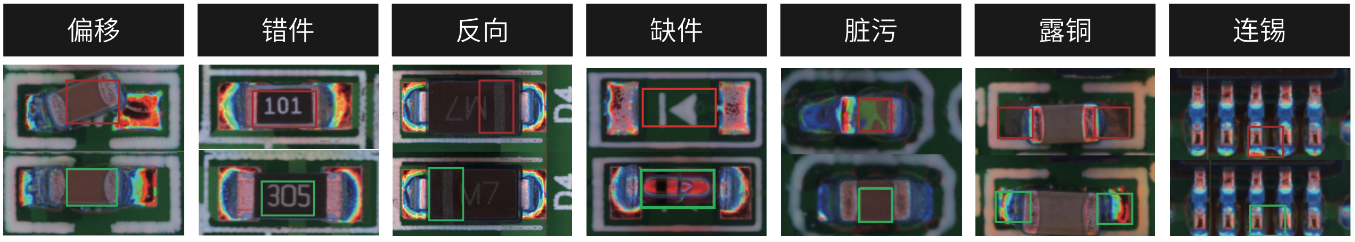

检测贴片元件及焊锡缺陷

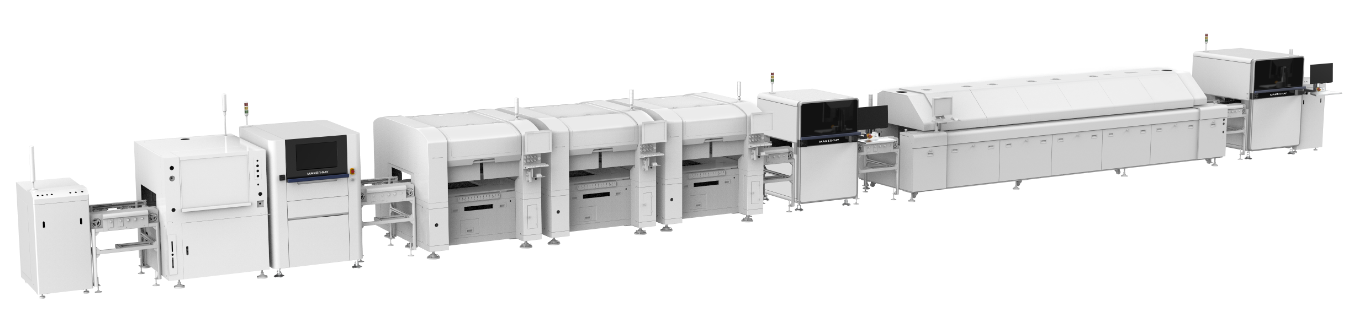

上线方案：印刷机后/回流炉前/回流焊后
AI精定位 一键编程
集中管理 多设备互联互通
特征模糊识别能力强 抗干扰能力强
大板模式，最大可支持730*460mm
支持超高精度检测，适用多种检测场景
满足两条高速贴片线的要求
可装配于印刷机后、炉前、炉后等多个位置
AIS40X Series：AIS40X-D双轨
型号：AIS400-D（3动轨）/ AIS401-D（4动轨）
PCBA尺寸：
单轨50x50mm~510*610mm
双轨50x50mm~510*330mm
PCBA厚度：0.5mm～6mm
元件高度：顶面:25mm，底面:80mm
相机：5MP彩色面阵工业相机(可选配12MP)
光源：RGB+W四色积分光源
FOV：15um@36*30mm；10um@24*20mm；15um@52*45mm；10um@40*30mm
分辨率：15μm或10um（选配）
尺寸（L*H*W）：990*1370*1540mm
净重：790KG
电源及功率：AC 220V, 额定功率 380W
气源：0.4-0.6Mpa
AIS40X Series：AIS401
型号：AIS401
PCBA尺寸：50x50mm~510x460mm
（大板模式：左到右730*460mm，右到左640*460mm）
PCBA厚度：0.5mm～6mm
元件高度：顶面:25mm，底面:80mm
相机：5MP彩色面阵工业相机(可选配12MP)
光源：RGB+W四色积分光源
FOV：15um@36*30mm；10um@24*20mm；15um@52*45mm；10um@40*30mm
分辨率：15μm或10um
尺寸（L*H*W）：990*1085*1540
净重：730KG
电源及功率：AC 220V, 额定功率 380W
气源：0.4-0.6Mpa
AIS40X Series：AIS40X-D双轨
型号：AIS400-D（3动轨）/ AIS401-D（4动轨）
PCBA尺寸：
单轨50x50mm~510*610mm
双轨50x50mm~510*330mm
PCBA厚度：0.5mm～6mm
元件高度：顶面:25mm，底面:80mm
相机：5MP彩色面阵工业相机(可选配12MP)
光源：RGB+W四色积分光源
FOV：15um@36*30mm；10um@24*20mm；15um@52*45mm；10um@40*30mm
分辨率：15μm或10um（选配）
尺寸（L*H*W）：990*1370*1540mm
净重：790KG
电源及功率：AC 220V, 额定功率 380W
气源：0.4-0.6Mpa
AIS40X Series：AIS401
型号：AIS401
PCBA尺寸：50x50mm~510x460mm
（大板模式：左到右730*460mm，右到左640*460mm）
PCBA厚度：0.5mm～6mm
元件高度：顶面:25mm，底面:80mm
相机：5MP彩色面阵工业相机(可选配12MP)
光源：RGB+W四色积分光源
FOV：15um@36*30mm；10um@24*20mm；15um@52*45mm；10um@40*30mm
分辨率：15μm或10um
尺寸（L*H*W）：990*1085*1540
净重：730KG
电源及功率：AC 220V, 额定功率 380W
气源：0.4-0.6Mpa
