层叠式送板机/收板机

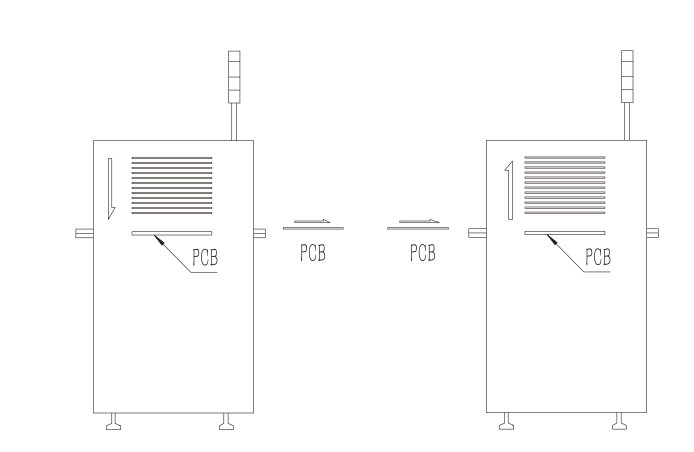

此设备用于SMT生产线源头，将PCB板的上板操作。
产品说明：
※结实和稳定的设计;
※稳定，可靠的集成控制系统﹔
※轻触式LED薄膜开关或触摸屏面板，操作更简易
※稳固平衡的宽度调节装置(手摇控制丝杆调节);
※无间断上板;
※较小的占地面积机身;
※具有直通功能﹔
※整机实时故障监视﹔
※兼容SMEMA接口。
规格参数
| 设备型号 | ZH-DB350TA ZH-DB350KA | ZH-DB460TA ZH-DB460KA | ZH-DB350TB ZH-DB350KB | ZH-DB460TB ZH-DB460KB |
| 电路板尺寸 | （50*50）~（450*330） | （50*50）~（450*330） | （50*50）~（450*460） | （50*50）~（450*460） |
| 外形尺寸 | 550x820x1200 | 700x950x1200 | 550x820x1200 | 700x950x1200 |
| 重量 | 120kg | 140kg | 120kg | 140kg |
技术参数
| SMT设备功能 | 上板时间 | 电路板容量 | 电源及负荷 | 气压及气流量 |
| 此设备用于SMT生产线源头，将PCB板的上板操作。 | 约6秒 | 约200片(0.6毫米厚电路板) | 100-230V交流(用户指定),单相,最大300伏安 | 4-6 bar,最多30升/分钟 |
| 传送高度 | 传送方向 | 电路板厚度 | 料箱数量 | 步距选择 |
| 900±20mm(或用户指定) | 左→右或右→左(选配) | 最小0.6毫米 | 上输送机:1个，下输送机:2个,(或用户指定) | 10mm、20mm、30mm、40mm |
