松下NPM-TT2贴片机参数

发布时间：2022-07-19 14:11:41

机种名			NPM-TT2
基板尺寸	PC尺寸	单轨式	L 50 × W 50 ～ L 510 × W 590
（mm）		双轨式	L 50 × W 50 ～ L 510 × W 300
	M尺寸	单轨式	L 50 × W 50 ～ L 510 × W 510
		双轨式	L 50 × W 50 ～ L 510 × W 260
基板替换时间	单轨式		4.0 s（在基板反面没有搭载元件时）
	双轨式		0s* *循环时间为4.0s以下时不能为0s。
电源			三相 AC 200, 220, 380, 400, 420, 480 V 2.5 kVA
空压源			Min. 0.5 MPa、200 L /min（A.N.R.）
设备尺寸（mm）*1			W 1 300 2 × D 2 798 3 × H 1 444 *4
重量			2 690 kg （只限主体:因选购件的构成而异。）
贴装头		轻量8吸嘴贴装头（每贴装头）	3吸嘴贴装头V2*5（每贴装头）
贴装速度	PC尺寸	18 000 cph（0.20 s/芯片）	7 200 cph（0.50 s/芯片）
			5 900 cph（0.61 s/QFP）
	M尺寸	17 460 cph（0.21 s/芯片）	6 984 cph（0.52 s/芯片）
			5 723 cph（0.63 s/QFP）
贴装精度（Cpk≧1）		± 40 μm/芯片	± 40 μm/芯片
		± 30 μm/QFP □12 mm 〜 □32 mm	± 30 μm/QFP
		± 50 μm/QFP □12 mm 以下
元件尺寸（mm）		0402芯片*6 〜 L 32 × W 32 × T 12	0603芯片〜 L 150 × W 25 (对角152) × T 30
元件供给	编带	编带宽：4〜56 / 72 mm	编带宽：4〜56 / 72 / 88 / 104 mm
		前后托盘供料器规格：Max.52 品种
		前后交换台车规格：Max.120 品种（编带宽度 : 4、8 mm 编带）
	杆状	前后托盘供料器规格：Max.12 品种（单式杆状供料器）
		前后交换台车规格：Max.28 品种（单式杆状供料器）
	托盘	Max.40 品种（前侧供给部:Max.20品种 + 后侧供给部:Max.20品种）

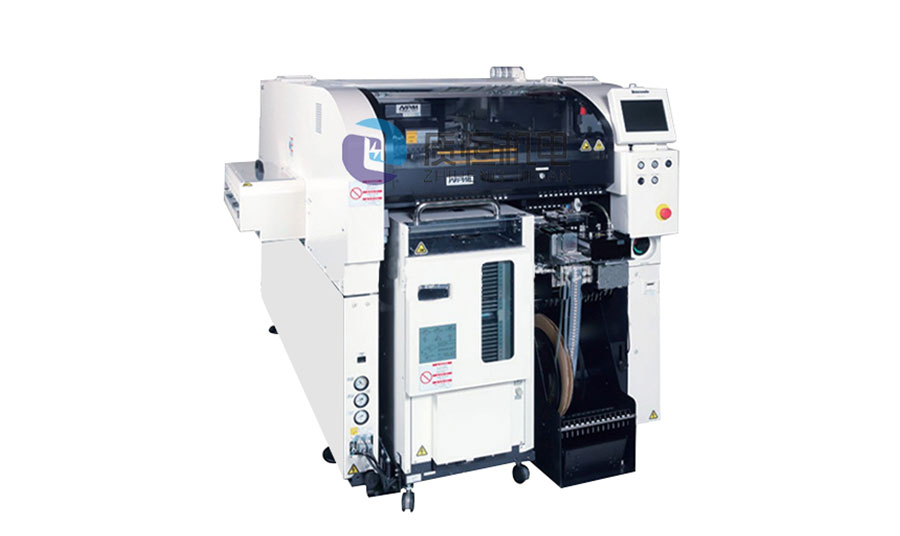

NPM-TT网站产品介绍主图
