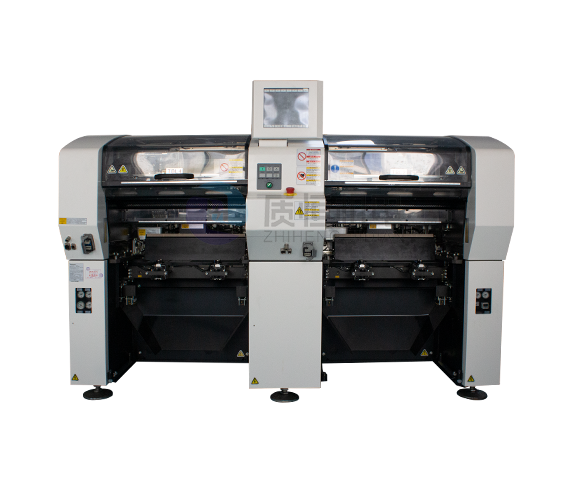

松下CM602参数

项目	规格
控制方式	微机方式
外部存储器	在 PT *4 管理数据。每组数据需要约 1MB。(对每 1 枚 3.5 型 2HD 软盘需要 1 品种)
程序数据 ∗ 1	点数 Max. 10000 点
电源	机器主机	正常使用电源: 3 相 AC 200 V/ 220 V ±10 V、 3 相 AC 380 V/ 400 V/ 420 V/ 480 V ±20 V 频率: 50/60 Hz
	HUB 用电源 ∗ 3	单相 AC 100 V ~ AC 240 V 频率: 50/60 Hz
额定容量	机器主机	4.0 kVA
	HUB 用电源 ∗ 3	140 VA
供给气压	0.49 MPa ~ 0.78 MPa (运转空气压力为 0.49 MPa ~ 0.54 MPa)
供给空气量	170 L/min (A.N.R.)
外形尺寸	2350 mm (W) × 2690 mm (D) × 1430 mm (H) (不含 3 段信号塔和彩色接触面板)
质量 ∗ 2	主机质量	3400 kg (标准构成不含整体交换台车 140 kg)
	整体交换台车质量	140 kg (每 1 台)
	直接托盘供料器质量	195 kg (每 1 台)
	标准构成质量	3960 kg (1 台主机、4 台整体交换台车)
环境条件	温度: 10°C ~ 35°C 湿度: 25% RH ~ 75% RH (但水汽不凝结)
搬运和放置条件	温度: ~20°C ~ 60°C 湿度: 75% RH 以下 (但水汽不凝结)
高度	从海拔 0 m 至 1000 m 以下
噪音	< 70 dB (A)

高速版本的 CM602 最高速度达到了 CPH100， 000（Chips/Hour 片/小时），单贴片头速度达到 CPH25， 000，

是目前行业中其他设备所无法比拟的。

● XY 轴均采用了最新型的线形马达，为 CM602 提供最强劲的动力。

● 运动臂梁和头部采用新的设计和材料，不仅减轻了重量，并大大加强了刚性，使之在运动的过程中更加稳定

● X Y 轴的运动采用了高速低震动设计。

● 线形马达采用了新的冷却设计方案，在高速运动的情况下能够比其他使用线形马达的设备更快速有效的进行冷却，确保马达的运作效率，提高其寿命。

● 7 种料架就能够对应从 8mm--104mm 所有编带包装元件，是目前行业内料架通用性最好，适用性最广泛的设备。并且根据客户需求新增加了 8mm 的单料架。

● 运转中料架交换，整体交换台车设计，整体交换支撑销设计等等能够大大提高设备运转效率和机种切换时间。

● 在提高生产效率的同时，在软件，硬件，操作方面都沿用了 CM402 的成熟设计，确保了与 CM402 的互换性。
