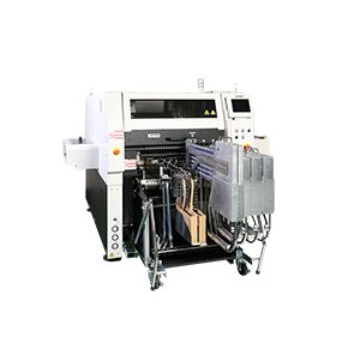

NPM-VF异形元件插接件机NM-EJRSA
NPM-VF异形元件插接件机NM-EJRSA通过异形元件插入的自动化,创新印刷基板的组装工程。
所属分类: 松下NPM-VF
点击次数:0
质恒机电客服

咨询热线:136 0306 4798

在线
咨询

    NPM-VF异形元件插接件机NM-EJRSA

    NPM-VF通过异形元件插入的自动化,创新印刷基板的组装工程。

    特长

    1、实现异形元件插件自动化。并且可对应SMT规格**对应SMT元件的贴装及异形元件的插件。

    2、灵活对应多样化生产。通过多样化工作头构成、供给部构成,能够对应各种类型的元件。

    3、高生产率、通用性、高品质的生产工艺,为省人化和稳定生产做贡献。

    QQ截图20220601101156

    NPM-VF参数

    机种名NPM-VF

    标准传送带规格铁砧传送带规格(选购件)
    基板尺寸(mm)L 50 × W 50 ~ L 510 × W 460L 50 × W 50 ~ L 460 × W 400
    基板重量 *1最大 3 kg
    基板厚度0.3 ~ 8 mm
    基板传送方向左 ← 右 / 左 → 右(流向可选)
    插入角度360゜(± 180゜) *1°单位
    插入负荷最大 100 N
    基板传送时间4.5 s5.5 s
    扭曲规格-扭曲方向 : 向外弯60゜
    扭曲间距 : 2.5 to 40 mm
    引脚线弯曲角度 : 10 ~ 40゜
    引脚尺寸 :
    φ 0.4 mm ~ φ 1.0 mm(软铜线)
    φ 0.4 mm ~ φ 0.8 mm(硬铜/CP线)
    对象元件最大寸法:L 130 mm × W 35 mm × H 60 mm ・ L 150 mm × W 38 mm × H 29 mm
    最大重量:200 g
    电源三相 AC 200, 220, 380, 400, 420, 480 V 2.7 kVA
    空压源0.5 ~ 0.8 MPa、200 L /min(A.N.R.)
    设备尺寸(mm)W 1 866 × D 2 332 × H 1 554(只是主体尺寸)
    W 2 166 × D 2 332 × H 1 554(下游侧延长传送带连接时)
    显示器、信号塔、天顶风扇盖除外。
    重量2 590 kg(只限主体 : 因选购件的构成而异。)
    工作头构成
    3站工作头主体夹具 + 吸嘴 + 吸嘴速度 最高 0.65 s/元件 *2、3、6
    主体夹具 + 吸嘴 + 旋转吸嘴
    主体夹具 + 吸嘴 + 引脚夹具
    主体夹具 + 旋转吸嘴 + 引脚夹具
    2站工作头主体夹具 + 主体夹具速度 最高 0.9 s/元件 *2、3
    元件供给构成
    S元件尺寸 : Max. W 20 × L 80 × H 20 mm
    杆宽度 : Max. 24 mm
    元件搭载重量 : Max.合计 2 kg(包括杆重量)
    L元件尺寸 : Max. W 60 × L 80 × H 45 mm
    杆宽度 : Max. 64 mm
    元件搭载重量 : Max.合计 2 kg(包括杆重量)
    径向编带元件寸法 : Max. φ20 × H 30 mm
    引脚间距 : 2.5 / 5.0 / 7.5 / 10.0 mm
    托盘托盘尺寸 : Max. L 230 × W 335 × H 69 mm
    托板数 : Max. 20品种
    重量 : Max. 20 kg(托盘箱、托板、托盘、元件的合计)
    散装元件 *4特殊规格
    设备构成
    最大搭载品种数杆S杆L径向托盘
    前部30站供给部 *515710-
    后部30站供给部15710-
    13站供给部 + 单式托盘供料器63420
    双式托盘供料器---40
    单式托盘供料器 + 振动盘供料器 × 2 *4---20
    振动盘供料器 × 4 *4----
    支援系统
    程序编制・软件NPM-DGS・AM-LNB・LNB、选购件:PanaCIM、iLNB
    注:AM-LNB最多可以连接3台NPM-VF。LNB最多可以连接15台NPM系列设备(包含 NPM-VF,SP系列)。
    选购功能材料校对/产品追踪/自动机种切换/上位通信对应功能、对应包含其他公司设备的iLNB产线控制
    SMT元件 *7
    对象元件最小尺寸:L 5 mm × W 5 mm 以上(塑料编带12 mm以上)
    贴装规格贴装头:仅限吸嘴
    贴装精度:QFP ± 0.05 mm(Cpk≧1)
    最快速度:3 000cph(每贴装头)
    供给部(塑料编带)编带供料器宽度12/16 mm24/32 mm44/56 mm72 mm88 mm
    30站供给部30151076
    13站供给部136432
