实际产能的最大化(NPM-WX,WXS)

NPM-WX,WXS模块式贴片机 NM-EJM9D,NM-EJM2E

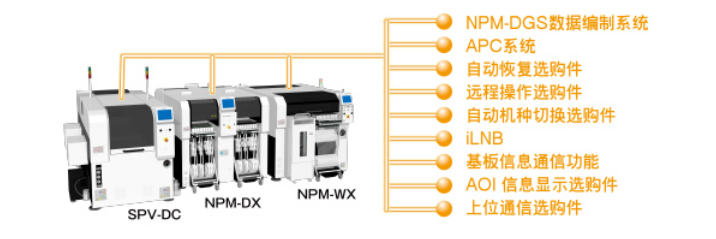

一、NPM构思搭配

SPV-DC+NPM-DX贴片机+NPM-WX贴片机

1、NPM-DGS数据编制系统

2、APC系统

3、自动恢复选购件

4、远程操作选购件

5、自动机种切换选购件

6、iLNB

7、基板信息通信功能

8、AOI信息显示选购件

9、上位通信选购件

二、NPM-WX,WXS贴片机APC系统

APC-FB*1
反馈至印刷机：分析锡膏检查的测量数据，补正印刷位置 （X,Y,θ）。

APC-FF*1
前馈至贴片机：分析锡膏位置的测量数据，补正元件贴装位置（X、Y、θ）。

对象：芯片元件（0402C/R～） 芯片包元件（QFP・BGA・CSP）

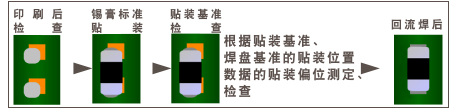

APC-MFB2
前馈至AOI ／ 反馈至贴片机

• APC补正位置上的位置检查

• 分析AOI的元件位置测量数据，补正贴装位置(X,Y,θ)，维持贴装精度。

• 对象：

• 芯片元件、下面电极元件、引脚元件*2

*1 : APC-FB(反馈)／FF(前馈)：也可与其他厂家３D检查机连接（详细情况请咨询相关销售人员）
*2 : APC-MFB2 (贴片机反馈2)：对象元件种类根据AOI厂家不同而异（详细情况请咨询相关销售人员）

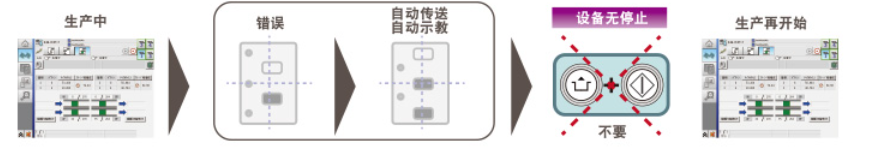

自动恢复选购件-错误时吸附位置自动示教

吸附和识别的错误时，不停止设备而自动补正吸附位置，生产重新开始。由此，可以提高设备的运转率。(对象元件: 4 mm塑料（黑)，8 mm纸，塑料（黑）编带元件。*塑料编带（(透明）是对象外。)

自动吸附位置示教后，生产继续

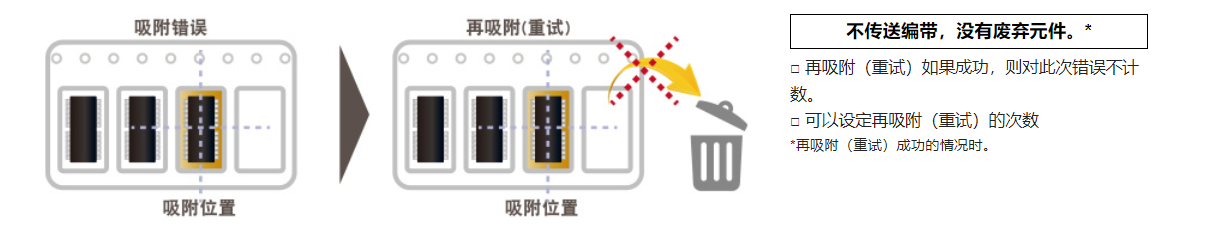

自动恢复选购件–吸附错误元件重新吸附（重试)

吸附错误时，无需传送编带即可重新进行吸附，减少废弃元件。

错误时:在其位置，进行再次吸附(重试)*无编带传送

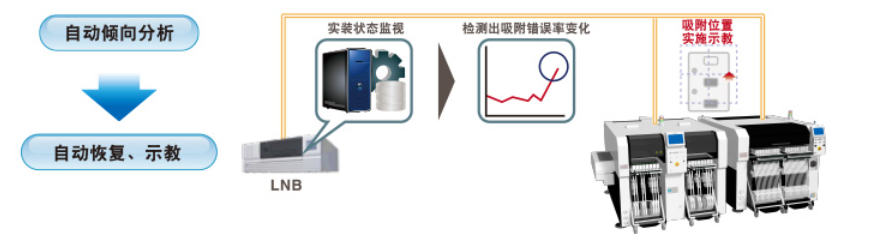

自动恢复选购件–自动恢复进化(预兆管理)

自动分析LNB的吸附、识别错误率的变化，对设备进行示教，防止机器发生错误而造成停止。
