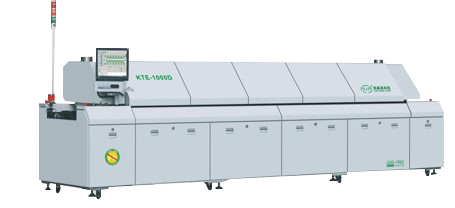

      smt回流焊炉用于SMT工艺焊接电路板上的贴片元件。回流焊接工艺的优点是温度易于控制，焊接过程中可避免氧化，制造成本更容易控制。回流焊炉内部有一个加热电路，将氮气加热到足够高的温度，然后吹到附着在部件上的电路板上，使部件两侧的焊料融化后与主板粘结。回流焊炉由哪些结构组成？接下来深圳市质恒机电有限公司为大家分享以下关于回流焊结构介绍。

      回流焊炉由空气流动系统、加热系统、冷却系统、传动系统、助焊剂回收系统、废气处理回收装置、顶盖气压升降装置、排气装置等结构和形状结构组成。

1、回流焊炉空气流动系统。

气流对流效率高，包括速度、流量、流动性和渗透性。

2、回流焊炉加热系统。

加热系统由热风电机、加热管、热电偶、固态继电器、温控装置等组成。

3、、回流焊炉冷却系统。

冷却系统的作用是快速冷却加热后的PCB，通常有风冷、水冷两种方式。

4、回流焊炉传动系统。

传动系统包括网带、导轨、中央支撑、链条、运输电机、轨道宽度调节结构、运输速度控制机构等。

5、回流焊炉助焊剂回收系统。

助焊剂废气回收系统一般设有蒸发器，通过蒸发器加热至450℃以上，气化助焊剂挥发物，然后冷水机通过蒸发器冷却水，通过上风机提取助焊剂，通过蒸发器冷却形成液体流入回收罐。

6、回流焊炉废气处理及回收装置。

废气处理和回收装置有三个主要目的：环保要求，防止焊剂挥发物直接排放到空气中；回流焊炉中废气的凝固沉淀会影响热空气流动，降低对流效率，需要回收；如果选择氮气回流焊炉，为了节约氮气，需要回收氮气，必须配备焊剂废气回收系统。

7、回流焊炉顶盖气压升起装置。

回流焊炉的顶盖可以整体打开，便于回流焊炉的清洗。当回流焊炉需要维护或生产时，需要打开回流焊炉的上盖。

8、回流焊炉外形结构。

设备的外观与结构由钣金焊接设计组成。
