松下贴片机CM232-M通用性

高速贴装头、通用贴装头、多功能贴装头交换功能

CM232-M，每贴装基台能够选择 3 种贴装头。

・高速贴装头，是 12 吸嘴按照 2 × 6 的矩阵形排列。

各吸嘴的独立上下驱动采用了伺服电机，进行可靠性高的高速操作。

・ 通用贴装头，是 8 吸嘴按照 2 × 4 的矩阵形排列。

与以往的 8 吸嘴贴装头相比，提高元件对应能力，能够进行从微小元件到 32 mm × 32 mm 元件的贴装，实现高度通用性。

・ 多功能贴装头是 3 吸嘴的构成。

各吸嘴配备独立上下驱动系以及θ驱动系。另外，吸嘴尖端发生贴装负荷，根据数据的设定从 0.5 N 到 50 N 为止能够实时控制。

・ 对交付后的设备，在当地(本公司工程师)也可对应贴装头的交换。

※贴装头以基台为单位进行选择。

无法在同一基台的前后工作台上设定其他类型的贴装头。

※CM400 系列用的以往贴装头，因为没有互换性所以不能交换。

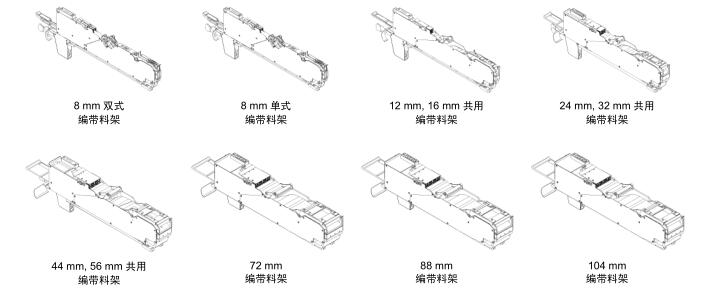

料架的通用性

以往，有几十种的编带料架统一为 8 种类的料架。

这个 8

・ 种类的料架对应纸 塑料编带范围是 8 mm 到 104 mm。

编带进给是伺服电机驱动，进给间距和速度是根据元件设定。

这些参数设定是从 CM232-M 主体发送的数据进行。

另外，也准备了气压驱动式 8 mm 单式编带料架。 (与 CM212, CM101 不可通用。)

※与 CM 系列用编带料架(伺服电机驱动式)是通用。

  料架安装数

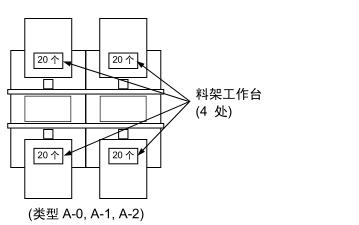

CM232-M 上最多可设置 80 站双式编带料架。

(编带宽 8 mm 时)此时，能够设置 160 个卷盘。(类型 A-0, A-1, A-2 时)20 站 × 2 卷盘 × 4 工作台= 能够设置 160 个 8 mm 编带卷盘。

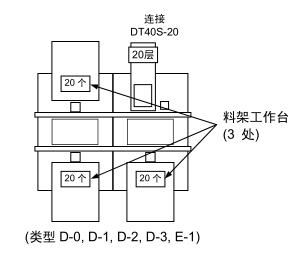

另外，连接直接托盘供料器 DT40S-20(选购件)时，能够最多安装 20 品种托盘。

(直接托盘供料器能够连接类型 D-0  1 台

类型 D-1  1 台

类型 D-2  1 台

类型 D-3  1 台

类型 E-1  1 台

类型 E-2  2 台

类型 E-3  2 台

类型 E-4  2 台)

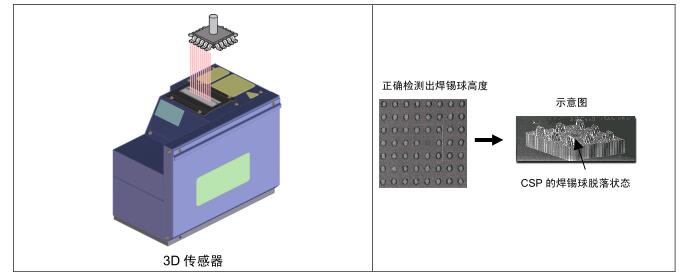

   3D传感器(选购件)

能够检测 QFP 等引线所有销的平坦度、CSP、BGA 等焊锡球位置和有无。

采用激光反射整体扫描方式，实现高速和高生产率。
