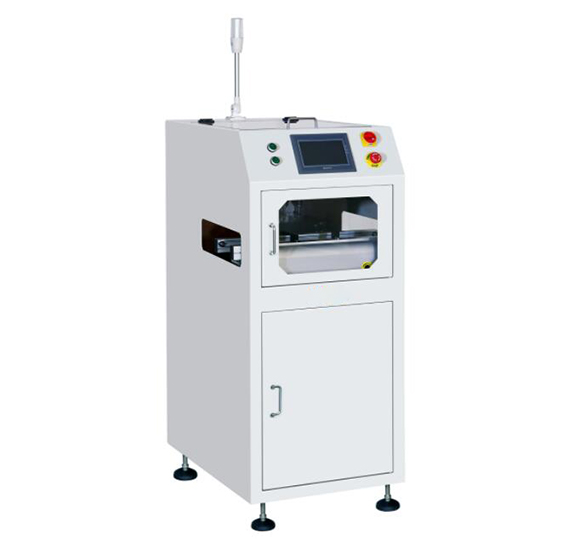

smt整线设备 I 全自动真空吸板机 上板机
全自动真空吸板机 上板机主要功能用于SMT生产线的源头，将成叠的PCB裸板根据后置设备的需板动作要求，而有节奏的送到PCB生产线上，实现自动送板功能。
吸板机设备核心技术说明：
PLC控制工作稳定可靠 ，具有直通功能，灵活的吸盘设计、高压吸着、吸着位置可调 ，独立真空发生装置，上板效率高且稳定，马达带动螺杆调节PCB宽度方便准确 ，主要气动配件采用日本，储板装置带升降功能 ，SMEMA标准四芯信号线，可直接与其他设备连线使用 。
全自动真空吸板机参数
| 参数名称/型号Specification/Type | *LV-350W-TN | LV-460W-TN | ||
| 供给电压 Power Supply | AC220V/50/60HZ | |||
| 供给气压 Air Supply | 5kgf/c㎡ | |||
| PCB尺寸（mm）PCB Size | 445*50~350 | 535*50~460 | ||
| PCB运输方向 PCB Direction | 左~右（右~左选配）Left to right(option: right to left) | |||
| 传输速度Transmission Speed | 10m/s | |||
| 传送高度（mm）Transport Height | 900±20 | |||
| 存板高度（mm)Storage Height | 200 | |||
| 轨道固定边 Track Fixed Side | 前固定（后固定）Front side fixed (back side fixed) | |||
| 主电机功率（W）Main Motor Power | 30 | |||
| 外形尺寸长*宽*高(mm)Machine Size | 600*1130*1270 | 600*1250*1270 | ||
| 重量(kg)Weight | 170 | 200 | ||
| 控制面板选用Optional Control Panel | 1.触摸屏(T) 2.按钮(B) 1.Touch screen(T); Button(B) | |||
相关设备：全自动真空吸板机 上板机 双轨下板机 波峰焊下板机
| 参数名称/型号Specification/Type | *LV-350W-TN | LV-460W-TN | ||
| 供给电压 Power Supply | AC220V/50/60HZ | |||
| 供给气压 Air Supply | 5kgf/c㎡ | |||
| PCB尺寸（mm）PCB Size | 445*50~350 | 535*50~460 | ||
| PCB运输方向 PCB Direction | 左~右（右~左选配）Left to right(option: right to left) | |||
| 传输速度Transmission Speed | 10m/s | |||
| 传送高度（mm）Transport Height | 900±20 | |||
| 存板高度（mm)Storage Height | 200 | |||
| 轨道固定边 Track Fixed Side | 前固定（后固定）Front side fixed (back side fixed) | |||
| 主电机功率（W）Main Motor Power | 30 | |||
| 外形尺寸长*宽*高(mm)Machine Size | 600*1130*1270 | 600*1250*1270 | ||
| 重量(kg)Weight | 170 | 200 | ||
| 控制面板选用Optional Control Panel | 1.触摸屏(T) 2.按钮(B) 1.Touch screen(T); Button(B) | |||
