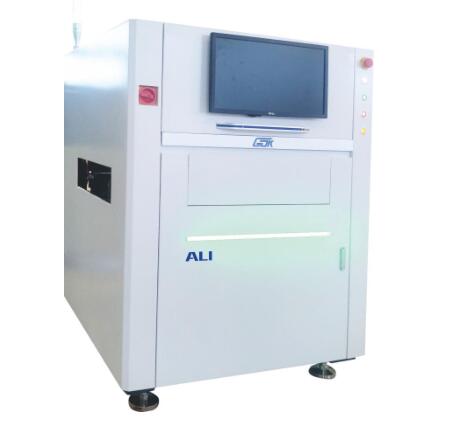

AOI全自动在线型基板外观检查机

IN-line PCB Automatic Optical Inspection Machine

高精度

多重软件分析法，多种应用模式，高精度运动系统

高效率

一台维修工作站确认多台在线机的检测数据，实现全自动化制程管控

AOI在线检查机机器特性

     高清彩色全局曝光数字相机速度提升 30% 高景深远心镜头，可测高元件侧面焊点支持 smt 炉前，炉后以及 dip 工位的检测 支持 0201，以及 01005 封装的元件检测CAD 数据导入，自动链接元件库，自动抽色 真正的不停机离线编程以及程序更新

MES 数据对接，实现智能化工厂 支持多线体集中管理与远程服务。

全局曝光相机+ 远心镜头

      全局曝光相机拥有比卷帘相机更快的曝光时间，不仅消除了卷帘相机的拖影现象，速度更是提升了 30%以上！远心镜头解决了广角镜头图像畸变的问题，可从容应对高元件侧面焊盘的检测。并且在直线型测试，偏转角度测试，距离测试上，有更精准的效果。

板弯补偿

     板在过炉时，由于板上各种类型的元件吸收热量的差异，导致板受热不均匀，导致板存在一定程度的变形。CAD 坐标与过炉后的板，元件位置无法对应准确。板弯补偿后，坐标与元件对应位置准确。

基准点定位+ 焊盘定位+

业界最强的定位方式，轻松应对各种变形严重的板，尤其适用于软板，以及服务器主板等产品。

   全面的焊盘不良检测

    将焊盘划分成多个区域，每个区域都

    有良品与不良品的特征差异，设定相

    应的检测标准去测量。

兼容各种形状的焊盘

波峰焊算法支持多种形状的焊盘，定位更准确。

离线编程系统与控制中心

真正的离线编程，不停机调试更新程序。 集中管理，一人多机，

通过远程网络，更可实现远程服务与调机。

AOI在线外观检查机参数

设备型号 ALI ALI-D（双轨）

项目 技术参数与规格

PCB 参数

最大板尺寸 (X x Y) 510mm x 460mm 双轨道传送：510mm x 330mm

单轨道传送：510mm x 600mm

最小板尺寸 (Y x X) 50mm x 50mm 50mm x 50mm

PCB 厚度 0.6mm~6mm

板边缘间隙 3mm

最大底部间隙 50mm

最大顶部间隙 35mm

传送速度 1500mm/秒(Max)

距地面的传送高度 900±30mm

传送轨道方向 左 – 右、右 – 左、左 – 左、右 – 右 （程式设定）

传输方式 一段式轨道

PCB 夹持方法 边缘锁定基板夹紧

影像参数

相机 GigE Vision(千兆网接口)、像素：4096x3000（1200 万）

影像视域 (FOV) 40mm x 30mm

分辨率 10μm

照明系统 多角度环状 LED 光源

性能参数

检查的项目 缺件、错位、翘脚、虚焊、偏移、极反、立碑、桥接、少锡、引

脚浮高、引脚弯曲等等

设备

功率要求 AC220V±10%,50/60HZ,1.8kVA

压缩空气要求 4~6Kg/cm2

操作系统 Windows 10 中文专业版 64 位

外观尺寸 L(1090mm)×W(1290mm)×

H(1534mm)不含三色灯，显

示器和键盘

L(1090mm) × W(1500mm) ×

H(1534mm)不含三色灯，显示器和

键盘

机器重量 约 750kg 约 850kg

环境温度 4～40℃

相对湿度 25～80%RH4

通讯方式 标准 SMEMA 接口
