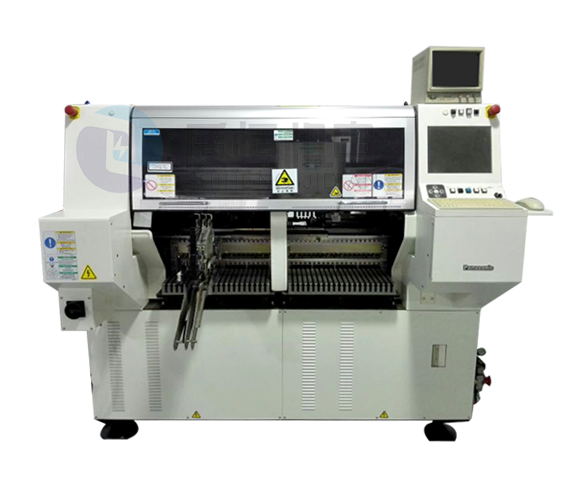

BM221模块式贴片机安装设置环境

为安全使用本机，使其充分发挥性能，敬请遵守以下各项。

请将机器设置在以下环境中。

●请准备好本机所需的电气容量。另外，电源电压波动值应在士5%以内。

●接地工程必须施以D种接地工程(第3类接地工程)以上。

●气压供给应为0.43Mpa及本机所需之流量。.

●室温在10C~300的范围内。

●湿度在20% ~90%范围内，水汽不易凝结的场所。

●拥有强度足以支撑机器质量的场所。

●无剧烈振动场所。

●周围无易燃和腐蚀性气体。

●无灰尘和油烟的场所。

设备的设置

设置时，请使用水平仪进行水平设置。

如机器的放置不是水平状态，则无法获得预期性能。

电源的连接

向设备供电. .

-0-详细内容请参照“Mtn./安装1电源的连接

空气的连接

把一次侧空气配管连接到设备。

注意：切断一-次侧气压后连接在一次侧的空气中不应含有水分等其它杂质。确认一次侧空气的压力在0.43 MPa、流量在150V/min (A.N.R) 以上。.连接- -次侧空气配管后，供给一次侧的空气，使用机器的MR装置调整到0.43 Mpa。

确认安全装置

■确认开关

确认以下安全开关是否正常工作。

紧急停止开关

●联锁开关 (前/后部安全盖以及托盘升降机门)

●区域传感器(前/后部供给部)

警告：请务必安装安全联锁开关井确认工作

■确认方法

◆紧急停止开关:

在设备启动的状态下，按下紧急停止开关时，变为电源OFF (显示“要起动请按‘ON' ”)状态的同时，确认紧急停止开关同步。

◆联锁开关:

打开前/后部盖、托盘升降机门。

设备立即停止动作。

画面上显示'Safety stop' (安全停止)的信息。

从停止的状态开始关闭盖(门)，按“START”(开始) ，解除安全停止状态，返回到停止之前的运转状态。

◆区域传感器:

把前/后供给部安全传感器遮光，设备动作时，立即停止。

画面上显示'Safety stop' (安全停止)的信息。

从停止的状态开始按“START”(开始) ，解除安全停止状态，返回到停止之前的运转状态。

噪音数据

表示设备的噪音数据。

1)耐久试验动作供料器全部配置

进给动作:无

暗噪声:34.0 dB

2)耐久试验动作供料器全部配置

进给动作: 气缸驱动式供料器8个(Z41,43,45,47,114,116,118,120) 同时进给。

暗噪声:34.0 dB

电源的连接

本节将对电源线的连接方法加以说明，请结合其它手册的“控制配线图”使用。

BM221贴片机内装降压变压器。

设备内部备有下列配线。

1)来自主电源开关的断路器

2)来自断路器的降压变压器

3)降压变压器以后的设备配线

运送时降压变压器的电压被设置成用户设定的电压。

请连接工厂电源(A)与主电源开关(B)。

此电缆由用户准备。

=注意=

●设置配线时请注意勿使电缆与供料器及整体交换台车(选购件)相干涉。

●由于移设等原因,工厂的电源电压变更时,需变更降压变压器(C)的电压。

●工厂电源:请设置用于降压变压器的适当的过电流保护保险丝。

●降压变压器:

可转化电压是480V.420V、400V、 380V、 220V、 200V，接地线用古标记来表示。

工厂电源和主电源开关的连接

■准备

●请确认工厂的电源电压和降压变压器的电压范围标记-致。

●电源电缆推荐使用厚橡胶绝缘软电缆(耐油性)。

●通过电缆压板，使电缆充分固定，请准备外形在13.0 ~ 21.0 mm的电缆。

●接地线推荐使用黄/绿螺旋条纹线。

●另外请选定与供给电源线同样的宽度。

●为了防止芯线分散而导致故障，建议使用H套筒。

●将配电盘的电源开关关闭。

●将配电盘和主开关的输入端子用3芯电缆和1芯接地电缆或4芯电缆(其中一根用于保护接地线)连接。

请务必连接保护接地线(PE) 。

●使用电缆紧固螺栓(SC锁定)来固定电源电缆。

确认即使使用100 N力来拉，电缆也不会脱落。

降压变压器的设定

将配电盘的电源开关关闭。

将U,V,W各自连接在适当的电压端子上。

电压的检测

用试验器测定降压变压器的输入端子●输出端子的电压，请确认供给的是额定电压。

1.请关闭降压变压器的输出端的断路器、电压保护装置。.

2.打开主电源开关。

3.用试验器测定降压变压器的输入端子之间的电压，请确认供给的是额定电压。

4.请测定降压变压器的输出端子。U和V、V和W、W和∪是AC200V。

警告：电压的测定要由专业技术人员来进行操作。
