松下CM602贴片机各周期的定期检查项目
发布时间：2021-12-31 16:59:07
松下CM602贴片机各周期的定期检查项目
在此将检查项目和需要更换的消耗性零件按周期进行分类，记载到一览表中。各项目的详细内容请看参照项目。
每 24 小时进行一次 (日常) 的定期检查项目
<各类型通用>
对象装置：
| No. | 对象装置 | 检查·注油位置 | 检查·注油内容 |
| 1 | 主体部 | MR 装置 (压力表) | 确认气压 (开始作业时) |
| 排水回收容器 | 排水的废弃 (开始作业时) | ||
| NG 部品排出箱托盘部 | 清扫 (结束作业时) | ||
| 2 | 整体交换台车 | 空编带箱内部 | 清扫 (结束作业时) |
| 3 | 软盘 | FD | 确认已取出（读取、写入结束后） |
CM602贴片机多功能吸头定期检查
| No. | 对象装置 | 检查·注油位置 | 检查·注油内容 |
| 1 | 6 连供料器搭载部(选购件) | 空编带箱内部 | 清扫 (结束作业时) |
每 140 小时进行一次 (一周一次) 的定期检查项目
<各类型通用>
| No. | 对象装置 | 检查·注油位置 | 检查·注油内容 | 指定润滑脂 |
| 1 | 彩色接触面板 | 彩色接触面板面 | 清扫 | - |
| 2 | 基板传送带 | 基板支撑块∗1 | 清扫 | - |
| 3 | 线路照相机 | 玻璃罩 | 清扫 | - |
| 4 | 透镜玻璃罩 | 清扫 | - | |
| 5 | 整体交换台车 | 供料器安装面 | 清扫 | - |
CM602贴片机高速吸头 (12 吸嘴)、通用吸头 (8 吸嘴)定期检查
| No. | 对象装置 | 检查·注油位置 | 检查·注油内容 | 指定润滑脂 |
| 1 | 吸嘴座 | 吸嘴缓冲用的弹簧 | 清扫 | - |
| 内外周边部位 | 清扫 | - | ||
| 夹具爪压紧用弹簧 | 清扫 | - | ||
| 夹具爪 | 清扫 涂敷润滑脂(仅限通用吸头 (8吸嘴)) | - | ||
| 锥形面 | 清扫 | - | ||
| 吸嘴座轴 | 清扫 | - | ||
| 2 | 基板弯曲传感器 (选购件) | 基板弯曲传感器部、受光部 透镜 | 清扫 | - |
| 3 | 部品厚度传感器 (12 吸嘴用选购件) | 部品厚度传感器投光部、受光部 玻璃 | 清扫 | - |
| 4 | 部品厚度传感器 (8 吸嘴用选购件) | 部品厚度传感器投光部、受光部 玻璃 | 清扫 | - |
| 5 | 3D 传感器 (8 吸嘴用选购件) | 玻璃罩 | 清扫 | - |
要求∗1: 请勿将支撑销·支撑板 (特殊)·示教治具·吸着块 (特殊) 等之本公司所指定的部品以外的东西设置在基板支撑块上。有可能因与吸头互相干涉而导致破损。
| No. | 对象装置 | 检查·注油位置 | 检查·注油内容 | 指定润滑脂 |
| 1 | 移载吸头 | 过滤器 | 清扫 | - |
| 2 | 吸嘴座锥形面 | 清扫 | - | |
| 3 | 夹具爪 | 涂敷润滑脂 | Barrierta IEL/V | |
| 4 | 6 连供料器搭载部 (选购件) | 供料器安装面 | 清扫 | - |
| 5 | 3D 传感器 (选购件) | 玻璃罩 | 清扫 | - |
| 6 | 引线检查器 (选购件) | 玻璃罩 | 清扫 | - |
每 280 小时进行一次 (二周一次) 的定期检查项目
<高速吸头 (12 吸嘴)、通用吸头 (8 吸嘴)>

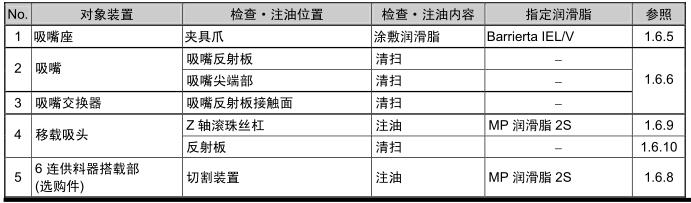

每 560 小时进行一次 (1 个月一次) 的定期检查项目
<各类型通用>
CM602贴片机高速吸头 (12 吸嘴)、通用吸头 (8 吸嘴)定期检查
∗1: 对高速吸头 (12 吸嘴) 用这为选购件
CM602贴片机多功能吸头检查

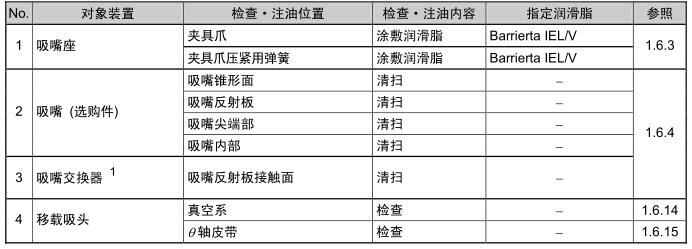

每 1500 小时进行一次 (3 个月一次) 的定期检查项目

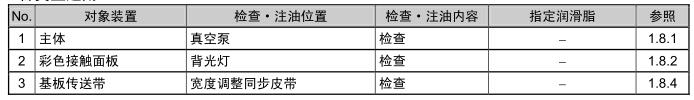

每 6000 小时进行一次 (1 年一次) 的定期检查项目
<各类型通用>
CM602多功能吸头检查
每 18000 小时进行一次 (3 年一次) 的定期检查项目
<各类型通用>
松下CM602高速吸头 (12 吸嘴)、通用吸头 (8 吸嘴)检查
