松下贴片机CM602吸嘴配置的确认

首先，确认当前的吸嘴配置状态。其结果若有必要进行交换，则进行交换操作。

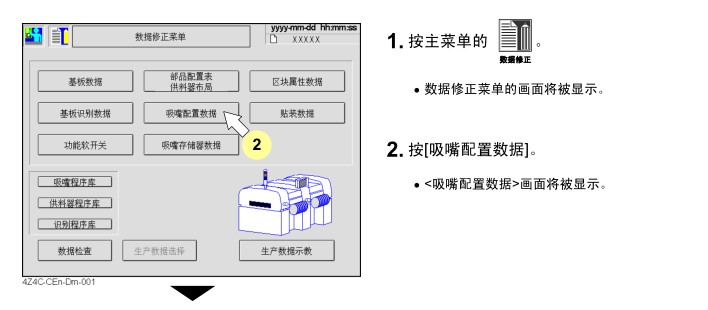

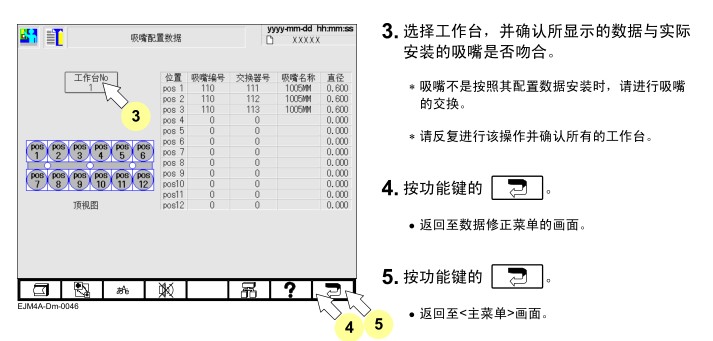

A) 确认吸头上安装的吸嘴

仅限于高速吸头 (12 吸嘴) 需要的操作。

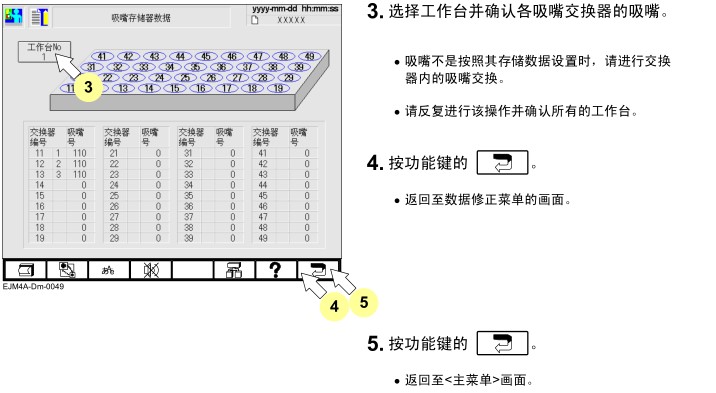

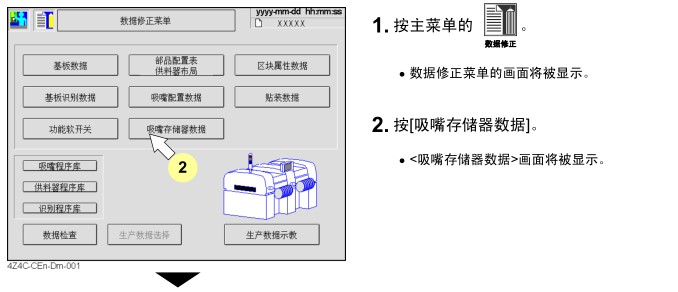

B) 吸嘴交换器内的吸嘴确认

确认吸嘴交换器上所安装的吸嘴。

∗ 高速吸头 (12 吸嘴) 时为选购件。

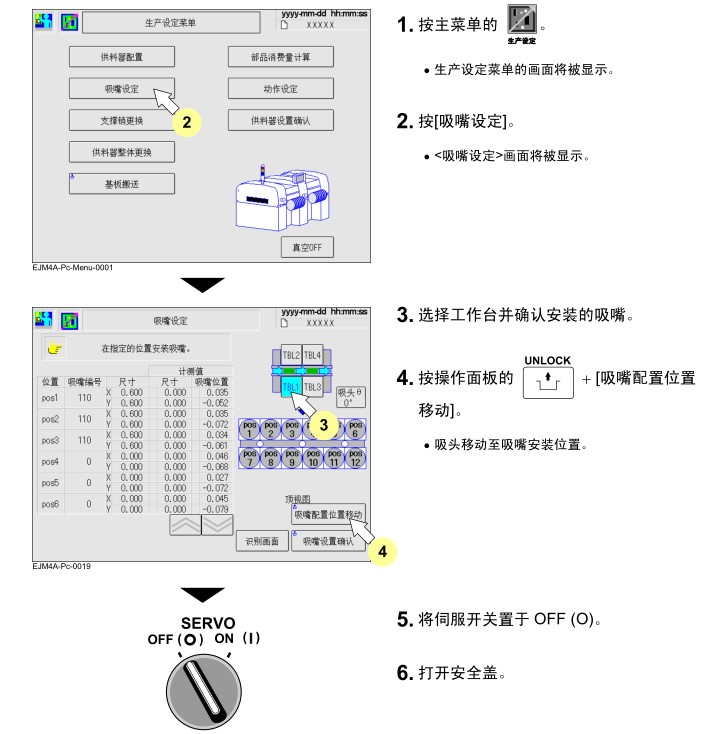

松下CM602吸嘴交换

A) 无吸嘴交换器

交换吸头上所安装的吸嘴。仅限于高速吸头 (12 吸嘴) 需要的操作。

7.  将箱子等物放在对象吸头装置的下方。

∗ 请确保即使在吸嘴座的夹具等发生脱落时，吸

头也不要掉落在本机内。

8.  从吸嘴座上取下吸嘴。

• 高速吸头 (12 吸嘴) 时

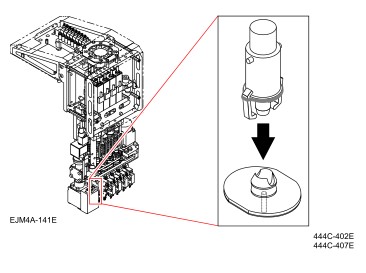

请在按下黑色支座部?的同时，将吸嘴向正下方

向拔出。若将吸嘴向斜方向拔出，有可能导致夹

具的脱落。(请参照照片)

• 若不按下黑色支座部?的状态下取下吸嘴，这

可能会成为 Z 轴电机的过负荷错误的原因。

• 通用吸头 (8 吸嘴) 时

请沿垂直方向拔出。一旦倾斜，吸嘴座的夹具就

有可能发生脱落。

                                                           9.  安装用吸嘴配置确认正确的吸嘴。

                                                           ∗ 请沿垂直方向安装。

                                                           10.  整理在步骤 7.中准备好的箱子等。

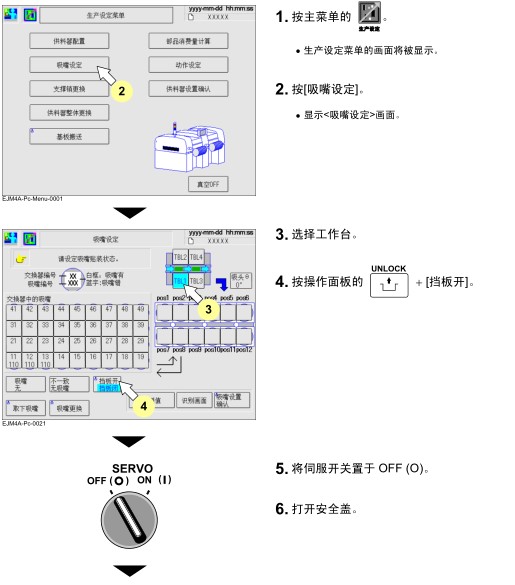

B) 有吸嘴交换器

将吸头上安装的吸嘴交换为交换器的吸嘴。

∗ 在此以高速吸头 (12 吸嘴) (选购件) 的画面为例进行说明，但是通用吸头 (8 吸嘴)、多功能吸头

也是同样的步骤。

7.  确认交换器内及吸头上所安装的吸嘴，分

别进行交换。

∗ 交换吸头上的吸嘴时，请参照“5.5.2 吸嘴交换

(无吸嘴交换器)”的步骤 7. ~ 10.。

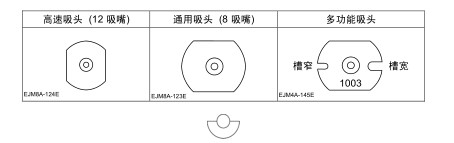

∗ 设置各类型吸头时，如下图所示，请注意吸嘴的方向。

(高速吸头 (12 吸嘴) 直线部分的方向，与通用吸头 (8 吸嘴) 或多功能吸头用吸嘴反射板的，有90 度的差异。)

                                 供料器工作台侧 (作业者侧)

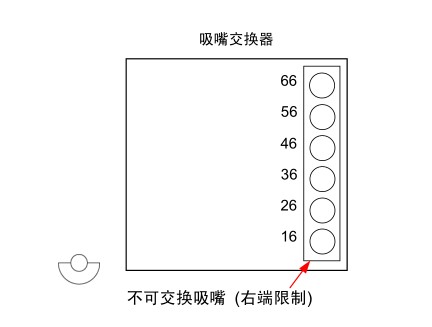

*通用吸头 (8 个吸嘴) 的吸嘴交换器运转领域限制

对通用吸头 (8 个吸嘴)，吸嘴交换器为标准附属品。但如图所示，于吸嘴交换器右端
