松下贴片机NPM-D3安全操作指引

发布时间:2021-12-23 09:51:02

NPM-D3安全操作

适用机型:NPM-D3 NPM系列机型通用

一、开机顺序

93

1、检查机内及机顶是否有物品,有则拿开。并检查气压是否在 0.5-0.8Mpa 之间。

2、接通机器外电源,打开机器电源主开关,进入开机等待画面(如图1);约3分钟左右,机器进入操作(操作员)模式。

3、点工程模式输入密码进入,然后点主画面下的“机器调整”,按住“ENABLING”键的同时,按“原点复归”键,设备进行原点复位、归零(如图2)。

4、归零后,点击操作面板进入显示主操作界面。

5、如果停机超过24小时,点击主菜单的设置界面,屏蔽所有实际生产状态的动作,空转10分钟暖机。

二、关机

1、 按“Stop”停止,并点主菜单退出生产程序。

2、 进入机器调整模式,按住“ENABLING”键的同时,按“开始”键,设备进行原点复位、归零。等待动作完成后,直接关闭机器电源主开关就可以了(图3)。

16402246403dde75


三,注意事项

95

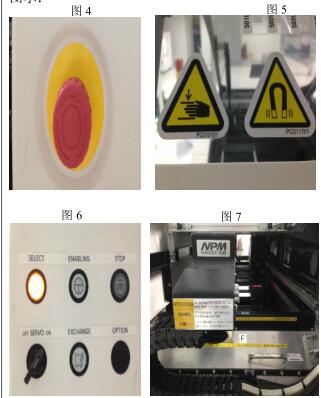

1、机器发生故障时应立即按下紧急停止开关(图

2、待确认故障已经排除才能开机。

3、机器没有未处于停止状态,禁止把手伸进机器内(图 5)。

4、机器运行时,不能装卸 FEEDER(送料器),一定要暂停机器打才能装卸 FEEDER(送料器)。

5、 禁止两人同时操作机器,前后操作机器时,都应先把 SERVO 键关闭如(图 6),再打开盖子进行操作;遇到紧急情况迅速按下紧急按钮,立即停止机器。

6、 机器暂停时,移动贴片机头部时,应握住机头部位的手柄进行移动,移动前先检查吸头是否上升,否则吸头有破损的危险。如(图 7)

7、 一旦设备发生事故,应做好事故前纪录,填写《SMT 设备维修记录表》保护好事故现场不得擅自行动,及时上报,等候工程师或技术员诊断、分析、修理。
