CM飞达智能编带供料器保管和使用

1、 保管上的注意事项

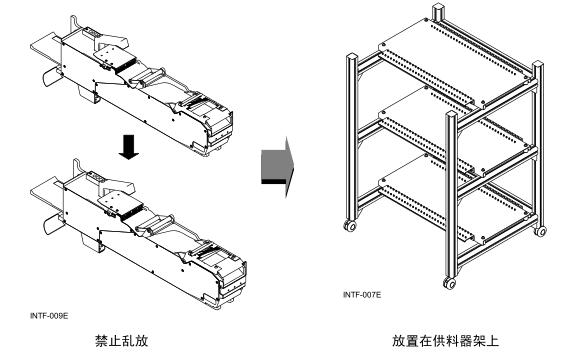

请使用供料器架进行保管。

如果随意放置供料器有可能引起部品的破损和变形。

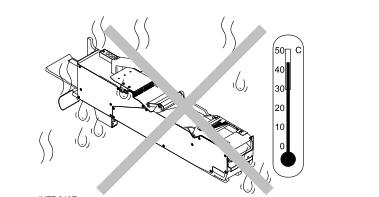

请勿保管于高温 (40 度以上) 多湿的场所。因生锈有可能导致滑动不良等故障发生。

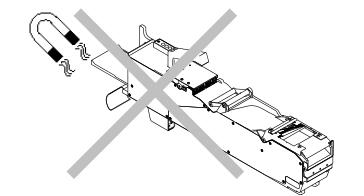

请远离磁场。

如果吸着部的周边被磁化，可能导致芯片容易破损。

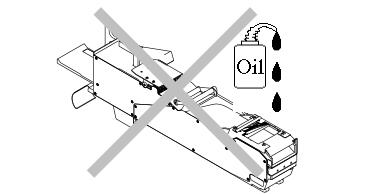

请勿保管于使用油及有机溶剂的场所。

有可能导致橡胶和树脂零件劣化及破损。

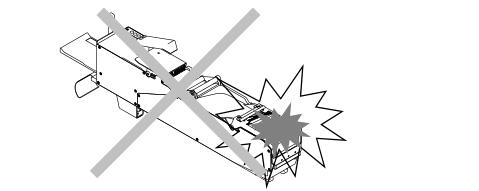

请勿撞击或脱落。

即使表面上没有损伤，也有可能导致动作的不稳定性。特别请注意振动部的使用。

请勿脱磁。

因内置有电机和 CPU，使用时请注意。

2 、使用上的注意事项

A) 编带供料器

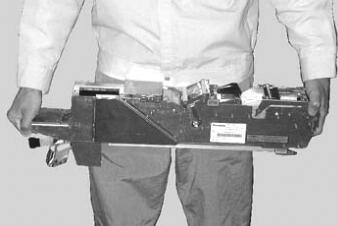

? 使用编带供料器时请用双手。

如单手操作，编带供料器有可能脱落，有受伤的危险。

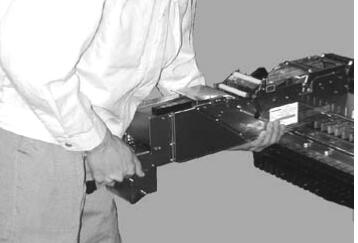

在整体交换台车上安装编带供料器时，请用双手。

如果用单手操作，供料器的端部有可能撞伤整体交换台车，从而引起动作的不稳定性。

B) 螺丝·盖

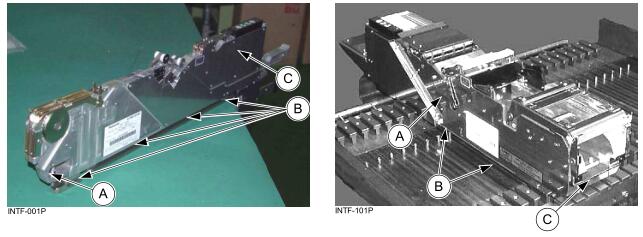

要求:在编带供料器上安装的螺丝及盖的一部分都是确保精度的重要组成部分。使用时请充分注意。

A  是调整吸着位置用偏心销，已事先调整到最佳位置上，请绝对不要松动。如果松动此螺丝就不能保证动作和精度。

B  是导板固定螺栓，位置关系非常重要，请绝对不要松动。如果松动这些螺丝，机械的安装就会变得不稳定，有破损的可能。

C  在供料器主体盖 (两个侧面) 的内侧，有非常重要的零件，请绝对不要打开。如果打开这些盖，就不能保证动作和精度。

 (请参照下图)

<8 mm, 12 mm/16 mm, 24 mm/32 mm, 44                       <88 mm, 104 mm 编带供料器>

mm/56 mm, 72 mm 编带供料器>

C) 盖

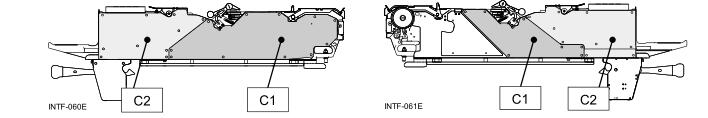

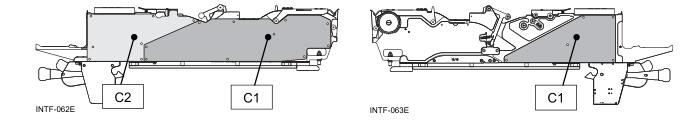

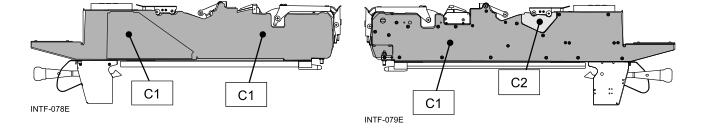

关于供料器的主体盖 (两个侧面)，在下图 C1、C2 处的处理方法是不同的。

C1  该盖的内侧有非常重要的零件，请绝对不要打开。如果打开这些盖，就不能保证动作和精度。

C2  在压紧胶带的引入机构中混入异物时，为了清除异物可以打开。请在阅读第 7 章 “故障检修时” 的该项目之后进行作业。错误的作业有可能引起故障。

8 mm飞达编带供料器

<12 mm/16 mm, 24 mm/32 mm, 44 mm/56 mm, 72 mm CM飞达编带供料器>

<88 mm, 104 mmCM飞达编带供料器>
