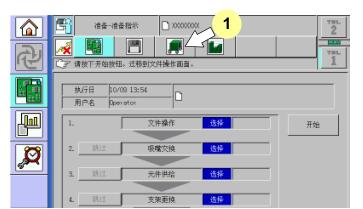

NPM-D3 16/12吸嘴安装

可确认吸头上吸嘴的设置位置 ;  可显示现在装在各个吸头上的吸嘴号码 ;  可进行吸嘴的交换及取下作业。

∗ 画面是以 12 吸嘴吸头为例进行说明。16 吸嘴吸头也将按同样顺序。

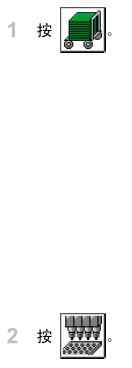

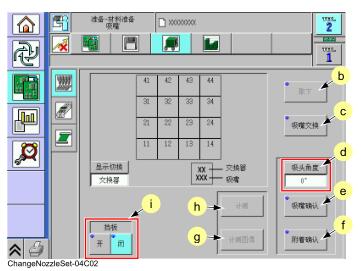

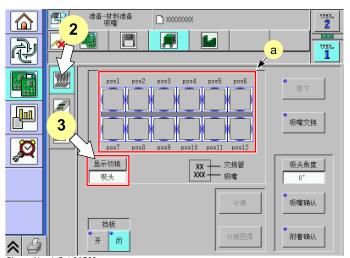

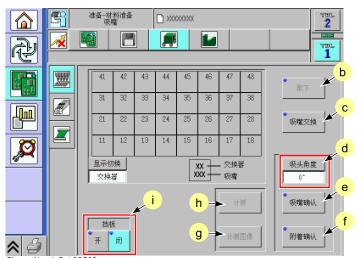

一、16 吸嘴吸头/12 吸嘴吸头

 显示吸嘴号码/交换器号码。

‘吸嘴’

上段: 显示交换器的位置。

下段: 显示吸嘴 No.。

‘交换器’

上段: 显示交换器的位置。

下段: 显示吸嘴 No.。

=NOTE=

显示各吸嘴设置位置的生产数据和掌握到的实际位置数据。数据的显示为黑色文字时，说明生产数据和掌握到的实际位置数据相符 ;  蓝色文字说明不符。无论吸头还是交换器，当文字为淡灰背景色时，说明已证实所定位置上确有吸嘴。

b. [取下]将掌握到的吸头上安装的吸嘴取回交换器。

c. [吸嘴交换]通过交换器将符合数据的吸嘴安到吸头上。动作内容同自动运转前的自动吸嘴交换一样，但在发生错误时会显示错误的详细内容。

d. [吸头角度]指定吸头的认知角度。

e. [吸嘴确认]令吸头实际动作，使其认知吸头上实际安装的吸嘴，与吸嘴存储数据库中的直径进行比较，确认其是否正常。

f. [附着确认]开始确认吸嘴有否附着物。

g. [计测图像]显示计测图像画面。

h. [计测]显示计测值画面。

i. ‘挡板’ [开] [闭]

交换器的挡板开或关。

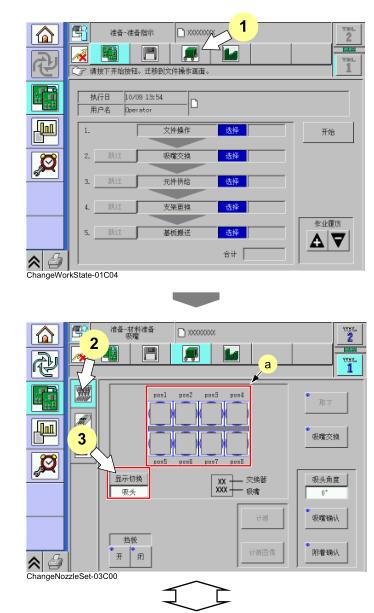

NPM-D3 8吸嘴吸头

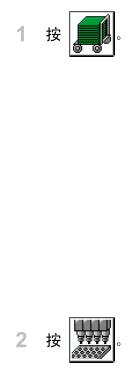

3按[显示切换]可将显示内容在

a. ‘吸头’ / j. ‘交换器’之间进行切换。

• 显示吸嘴号码/交换器号码。

‘吸嘴’

上段: 显示交换器的位置。

下段: 显示吸嘴 No.。

‘交换器’

上段: 显示交换器的位置。

下段: 显示吸嘴 No.。

=NOTE=

显示各吸嘴设置位置的生产数据和掌握到的实际位置数据。

数据的显示为黑色文字时，说明生产数据和掌握到的实际位置数据相符 ;  蓝色文字说明不符。

无论吸头还是交换器，当文字为淡灰背景色时，说明已证实所定位置上确有吸嘴。

b. [取下]将掌握到的吸头上安装的吸嘴取回交换器。

c. [吸嘴交换]通过交换器将符合数据的吸嘴安到吸头上。动作内容同自动运转前的自动吸嘴交换一样，但在故障时显示故障的详细内容。

d. [吸头角度]指定吸头的认知角度。

e. [吸嘴确认]令吸头实际动作，使其认知吸头上安装的吸

嘴，与吸嘴存储数据中的直径相比，确认是否正常。

f. [附着确认]

开始确认吸嘴有否附着物。

g. [计测图像]

显示计测图像画面。

h. [计测]

显示计测值画面。

i. ‘挡板’ [开] [闭]

交换器的挡板开或关。

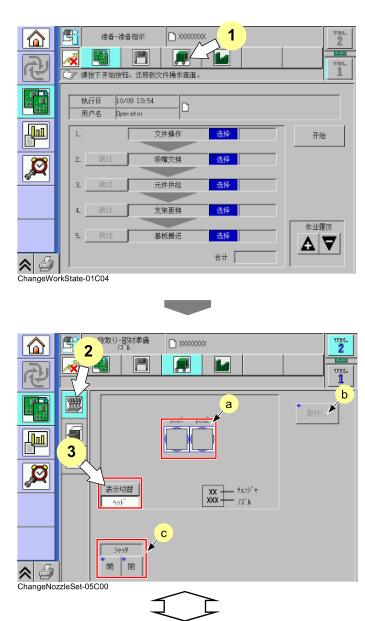

NM-D3 2吸嘴安装

3按[显示切换]可将显示内容在

a. ‘吸头’ / j. ‘交换器’之间进行切换。

• 显示吸嘴号码/交换器号码。

‘吸嘴’

上段: 显示交换器的位置。下段: 显示吸嘴 No.。

‘交换器’

上段: 显示交换器的位置。下段: 显示吸嘴 No.。

=NOTE=

显示各吸嘴设置位置的生产数据和掌握到的实际位置数据。

数据的显示为黑色文字时，说明生产数据和掌握到的实际位置数据相符 ;  蓝色文字说明不符。无论吸头还是交换器，当文字为淡灰背景色时，说明已证实所定位置上确有吸嘴。

b. [取下]

将掌握到的吸头上安装的吸嘴取回交换器。

c. ‘挡板’ [开] [闭]

交换器的挡板开或关。

 吸嘴安装位置 (计测图像) 画面

画面上显示进行吸嘴确认时计测到的图像。

∗ 如果不进行[吸嘴确认]则无法进入计测画面。

∗ 画面是以 12 吸嘴吸头为例进行说明。16 吸嘴吸头、8 吸嘴吸头也将按同样顺序。

按[计测图像]。

• <计测图像>画面: 在<安装位置>显示进行吸嘴安装位置确认时所计测到的图像。

a. [ALL]显示吸头整体图像。

b. [pos1] ~ [pos12]显示各吸嘴位置的扩大图像。

吸嘴安装位置 (计测值) 画面

显示进行吸嘴确认和吸附确认时所计测到的数值。

∗ 画面是以 12 吸嘴吸头为例进行说明。16 吸嘴吸头、8 吸嘴吸头也将按同样顺序。

按[计测]。

显示以下内容。

a. ‘位置’显示吸嘴的安装位置。

b. ‘吸嘴 No.’显示吸嘴号。

c. ‘尺寸 X’ ‘尺寸 Y’显示吸嘴的尺寸。

d. ‘确认结果 尺寸 X’ ‘确认结果 尺寸 Y’显示进行吸嘴确认动作时所计测到的吸嘴尺寸结果。

e. ‘确认结果 吸嘴位置X’ ‘确认结果 吸嘴位置Y’进行吸嘴确认动作时所计测到的吸嘴位置结果复位。

f. ‘附着确认’

OK : 无吸附物

NG : 有吸附物

- : 未计测

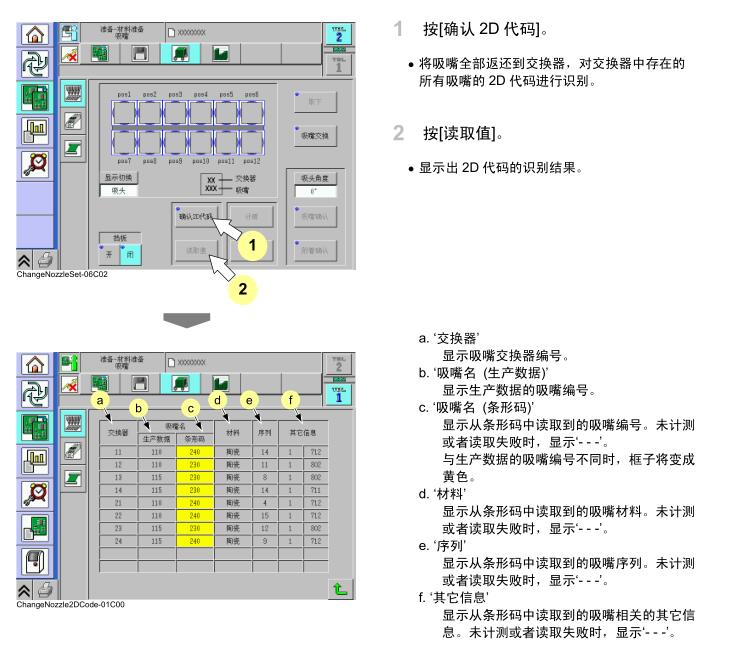

吸嘴 2D 代码的识别

实施吸嘴 2D 代码的识别，并且在画面上显示 2D 代码的结果。

∗ [确认 2D 代码]和[读取值]按钮只在装置设定的吸嘴 2D 代码识别处于 ON 时才有效。

画面是以 12 吸嘴吸头为例进行说明。16 吸嘴吸头、8 吸嘴吸头、2 吸嘴吸头也将按同样顺序。
