模块化贴片机CM101
贴片机CM101S是最新SMT模块化设备型号，CM101贴片机与CM602贴片机采用同样的平台，可以和热门CM402，CM602等设备型号硬件和软件通用，操作简约人性化界面设计。
贴片机CM101具有高精度、高灵活性、占用面积小等特点的设备，有0402―10090mm元器件的对应能力，可以CM602贴片机搭配，也可单独组线，为3C电子制作企业中的中、小型加工企业提供了不错的选择。
CM1 01 新模块
| 基板传送带 | 基板下支撑 | 基板 Stopper | 手置 Tray |
| 新泛用８ 个 Nozzle | Ｙ轴 Twin 马达 | Cutting Unit | 铸件机箱 |
CM 共通模块：
· 搭载 Head(12/3) 、 Nozzle、 Feeder、 Nozzle Changer、 Direct Tray（8 月）
· 3D Sensor、 100ＭＨｚ Line Camera、 调整治具、 维修保养治具、 NG 排出传送带生产能力 25，000CPH：
· 用 Multi Head 与高速?高精度识别系统、 1 个 Head（1 个 Beam) 的实现高速搭载。最大 140 个品种/8mm 的元件搭载：
· 可以整体搭载品种适应的 Feeder 进行生产。作为 CM 系列的互换性：
· 确保 Tape Feeder?Head 等的与 CM 系列的互换性。适应顾客规模扩大的连续性：
· 可以确保与 CM 系列前机种的连续性；
· 可以对应生产规模的扩大, 最佳的初期投资。纳入后的进化性也与 CM 系列同步：
· 用必要最低限度的投资， 实现 Head 交换和在 CM 系列培育的最新技术的展开等在纳入后的进化。

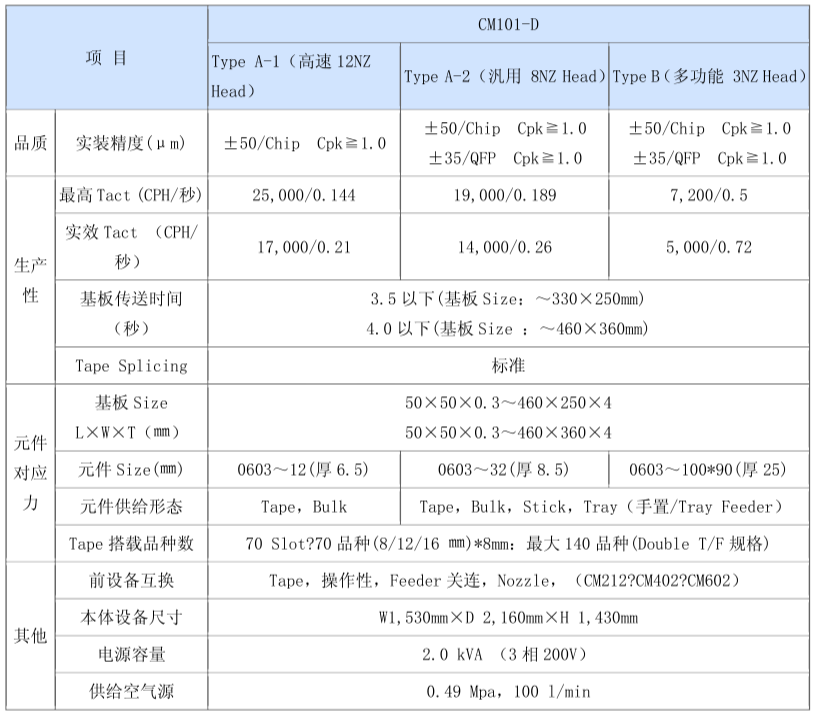

CM101规格参数
十年专注松下贴片机租赁，销售，维修保养，松下贴片机及周边配件批发
| 项 目 | CM101 | |||
| Type A-1（高速12NZ Head） | Type A-2（泛用 8NZ Head） | Type B（多功能 3NZ Head） | ||
| 品质 | 实装精度(μm) | ±50/Chip Cpk≧1.0 | ±50/Chip Cpk≧1.0 | ±50/Chip Cpk≧1.0 |
| ±35/QFP Cpk≧1.0 | ±35/QFP Cpk≧1.0 | |||
| 生产性 | 最高Tact (CPH/秒) | 25,000/0.144 | 19,000/0.189 | 7,200/0.5 |
| 实效Tact （CPH/秒） | 17,000/0.21 | 14,000/0.26 | 5,000/0.72 | |
| 基板传送时间 （秒） | 3.5以下(基板Size：～330×250mm) | |||
| 4.0以下(基板Size ：～460×360mm) | ||||
| Tape Splicing | 标准 | |||
| 元件对应力 | 基板Size L×W×T（㎜） | 50×50×0.3～460×250×4 | ||
| 50×50×0.3～460×360×4 | ||||
| 元件Size(㎜) | 0603～12(厚6.5) | 0603～32(厚8.5) | 0603～100*90(厚25) | |
| 元件供给形态 | Tape，Bulk | Tape，Bulk，Stick，Tray（手置/Tray Feeder） | ||
| Tape搭载品种数 | 70 Slot?70品种(8/12/16 ㎜)*8mm：最大140品种(Double T/F规格) | |||
| 其他 | 前设备互换 | Tape，操作性，Feeder关连，Nozzle，（CM212?CM402?CM602） | ||
| 本体设备尺寸 | W1,530mm×D 2,160mm×H 1,430mm | |||
| 电源容量 | 2.0 kVA （3相200V） | |||
| 供给空气源 | 0.49 Mpa，100 l/min | |||
