松下贴片机C602错误代码

发布时间：2021-11-17 10:41:05

CM602贴片机错误对策

在本章中对发Th错误时的处理方法进行了说明。

大部分的错误是由设置于机器的各个部位的传感器检测到的异常或是在可动部产Th的故障。请用错误一览表，确认发Th错误传感器的名称及用负荷配置图确认传感器的位置。传感器和可动部的运行状态的确认方法请参照机器的输入输出确认。在发Th错误时请首先按下

41停止报警器。然后，请参照接触面板的


40或维修手册的错误一览表采取相应的对策。



设备CM602显示错误信息一览表的利用方法

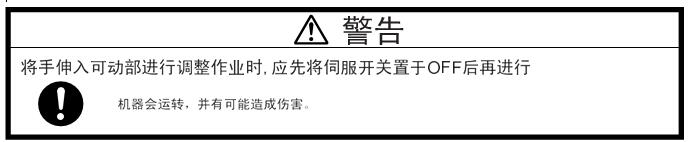

在此对错误信息一览表的利用方法进行说明。在本机器的使用过程中发Th错误时，请确认画面上显   示的错误信息，并对照“3.1.2”以后的错误信息一览表进行检查和采取对策。另外在进行检查和采取对策时，如需把手放入本机器中时请务必将伺服开关置于 OFF (O)。


错误代码

错误信息I/O No.地址

错误原因

检查和对策参照
   111

“自我诊断错误” (Th产线通用)


-发Th了未登录的自我诊断错误。。请确认其状态并，请与本公司联系。-

112

“Th产数据检查错误” (Th产线通用)


-

在Th产数据中出现了异常的数据。

通过[数据修正]的[数据检查]确认错误项目并输入正常值。-

No.项目内容
©错误代码是每个错误的 No.。
º错误信息在彩色接触面板上显示的信息内容。
©I/O No.表示机器调整的输入确认画面所显示的 No.。使用于发Th错误时的状态确认。
®地址表示有错误发Th的地址。可用 I/O 图确认地址。
º错误原因记载可判断为发Th错误的原因项目 (内容)。
®检查和对策记载发Th错误时的处理方法。
º参照在“3.2 检查和对策”中记载有详细处理方法的参照页次。


42



PT 通信中的错误


错误信息错误原因检查和对策参照
“PT 通信超时”贴片机显示通信电缆断线或 HUB 未接通电源。

检查通信系统。

-
“无 PT 识别数据”

从 PT 下载的数据中无识别数据。

REF 编号 50 以下 (区块匹配) 未使用时，因不存在识别数据，虽有错误显示，但可不予理会。

REF 编号 50 以下 (区块匹配)

未使用时:忽视所显示的信息，按“确认”继续进行下一步 操作。REF 编号 50 以下 (区块匹配)

使用时:进行示教，编制识别数据。

-
“PT 通信发Th异常”CM602显示通信电缆断线或 HUB 未接通电源。检查通信系统。-


自我诊断中的错误

n  类型通用

错误代码错误信息I/O No.地址错误原因检查和对策参照
111“自我诊断错误”(线路通用)-
-发Th了未登录的自我诊断错误。请确认其状态-
112

“Th产数据检查错误”(线路通用)

--Th产数据中出现了异常数据。用[数据修正]的[数据检查]确认错误项目并输入正常值。-
113

“CM602机器参数检查错误”(线路通用)

--机器参数中出现了异常数据。用[CM602设备参数]的[数据检查]确认错误项目并输入正常值。-
9429“贴片机瞬间停止的检测”

A台搬送 23

B台搬送 23

0x114300F2

bit6 0x1143

01B2

bit6		由于停电等原因造成供电瞬间中断。CM602贴片机因有自动复位功能，可再次开始动作。频繁发Th错误时，请与本公司联系。-
9601贴片机上的紧急停止开关ON”通用
17,21

0x11431080

bit0 bit4

1) 按下了紧急停止开关。

2) 紧急停止开关的故障。

3) EMGA 或 EMGB 的连接器落。

4) NF2ACX#1 的 (EMG1) 短路连接器脱落。

5) NF2ACX 的故障。未输出 24 V 电压。

1) 要解除时，请将贴片机上紧急停止按钮往箭头所示的方向旋转。I/O (通用-No.17,21)

2) 更换紧急停止开关。

3) 检查连接器。

4) 检查连接器。

5) 更换 NF2ACX 基板。

确认紧急停止按钮 11,21 之间为 24 V		-
9602“贴片机上的伺服开关 OFF”20,240x11431080
bit3 bit7

1) 使伺服开关置于 OFF (O)。

2) 伺服开关的故障。

3) 在伺服开关 ~ NF0FCX 之间断线。

NF0FCX 的故障。

1) 将伺服开关置于 ON ( I )。I/O (通用

-No.20,24)

2) 更换伺服开关。

3) 检查是否接通。

更换 NF0FCX 基板。		-


更多故障说明请在官网下载：松下贴片机C602错误代码
