SMT全自动视觉印刷机
X5全自动锡膏印刷机是一款针对于SMT高端应用领域的产品,可以单台使用也可以实现背靠背放置,对于01005或是以下精密板,具有更好的成型及下锡量。
所属分类: 印刷机
点击次数:0
质恒机电客服

咨询热线:136 0306 4798

在线
咨询

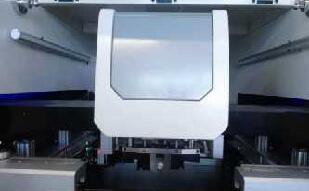

    SMT全自动视觉印刷机 GDK-X5

    Easy tolearnanduuse Highprecisionar ndHighstability

    易学/易用/高精度/高稳定性15


    X5全自动锡膏印刷机是一款针对于SMT高端应用领域的产品,

    可以单台使用也可以实现背靠背放置,对于01005或是以下精

    密板,具有更好的成型及下锡量。

    X5 automatic solder paste printing machine is designed for

    the high-end application of SMT. It can beused alone or placed

    back to back. For the precision plates of 01005 or below, it has

    better molding andtin load.


    对准精度:土10.0micron/微米@6σ, Cp≥2.0

    Alignment precision:土10.0micron/μm@6σ, Cp≥2.0

    印刷精度:土 15.0micron/微米@6σ,Cρ≥2.0

    Printing preision:士 15.0micron/μm@6σ, Cp≥2.0


    标准配置

    STANDARD CONFIGURATION


    19

    精确的光学定位系统

    Accurate optical positioning system

    四路光源可调,光源强度可调,光照均匀,采集图像更趋完美;

    可很好的识别(包括凹凸不平的.Mark点),适应镀锡,镀铜,

    镀金,喷锡,FPC等各类型不同颜色的PCB。







    高效率高适应性钢网清洗系统20

    High efficiency and high adaptability stencil

    cleaning system

    新型的擦拭系统保证和钢网的充分接触;干、湿、真空三种清洗方式,

    并可任意选择自由组合;柔软耐磨橡胶擦拭板,清洗彻

    底,拆卸方便,擦拭纸长短通用。








    印刷轴伺服驱动21

    Printing axis servo drive

    刮刀Y轴伺服配丝杆传动,精度更高,运行更稳定,延长了使用

    寿命为客户提供了-个良好的印刷控制平台。








    智能刮刀系统22

    Intelligent squeegee system

    智能可编程设置,两个独立直联马达驱动的刮刀,

    内置精确零压力检测系统。







    HTGO用PCB厚度自适应系统23

    Simple and reliable PCB positioning system

    平台高度根据PCB板厚设定自动校准,智能快速,

    结构简单可靠。







    2D锡印刷质量检查和SPC分分析24

    2D solder paste printing quality inspection and SPC analysis

    2D功能对偏移,少.锡,漏印,连锡等印刷不良问题能快速检

    测,检测点位任意增加;SPC软件能通过机器采集的样本分析

    机器CPK指数,确保印刷品质。


    技术参数与规格specifications
