搭建松下 NPM 模块化 SMT 产线，很多工厂只关注贴片机，却忽略前后段配套设备选型。一条自动化、工艺闭环的标准松下 SMT 产线，遵循印刷→贴片→回流→检测完整工艺流程。下文梳理标准线标配设备、选配设备，同时区分基础量产线与高端智能产线配置，方便新厂规划、产线升级参考。

一、松下 SMT 标准产线完整工艺流程顺序

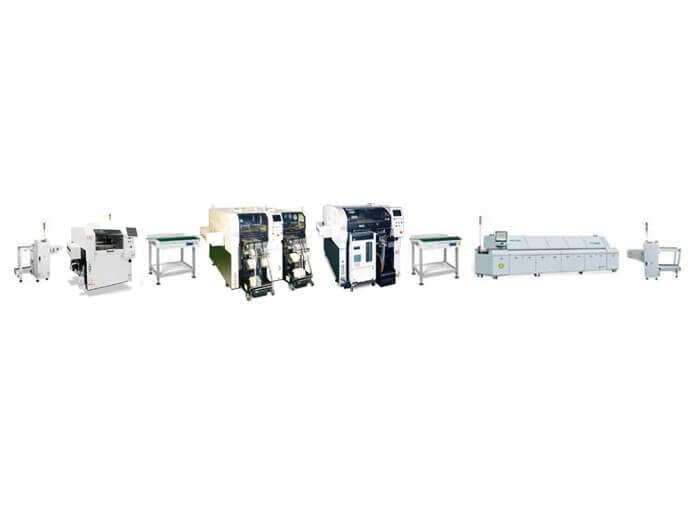

自动上板机 → 辅助工序设备（选配）→ 锡膏印刷机 → 3D SPI → 接驳缓存台→ 松下 NPM 贴片机集群 → 接驳台 → 回流焊炉 → 炉后 3D AOI → 自动下板机

二、标准线体全套设备明细

【前段上料与印刷区段】

1. 自动上板机（Loader）负责 PCB 基板自动供给，标准产线基础必备；可选 NG/OK 分板上板机、双轨上板机适配高速量产。

2. 选配辅助设备PCB 板面清洁机、在线激光打码机（实现单板追溯，车载、医疗项目常用）

3. 松下锡膏印刷机 NPM-GP / NPM-GP-L整条产线工艺起点，保障锡膏成型稳定；GP-L 支持大板、双轨生产，高密度 PCB 优选。

4. 3D SPI 在线锡膏检测仪检测锡膏偏移、少锡、多锡、塌边、厚度异常，前置拦截印刷不良；量产标准线建议必配，不建议用 2D SPI 替代。

5. 接驳台 / 缓存接驳台均衡前后设备节拍，缓冲 PCB，避免堵板，分为普通接驳台、缓冲缓存机、筛选接驳台。

【核心贴装区段｜松下 NPM 系列贴片机（产线核心）】

根据订单结构快慢搭配，不建议单一机型堆砌：✅ NPM-D3A 高速贴片机主力高速机型，专攻 01005、0201 微型阻容件，大批量消费电子、电源板标配。✅ NPM-W2 多功能泛用贴片机支持单 / 双轨切换，兼容中大尺寸 PCB、连接器、中小型 IC；搭配 ASF 自动台车，换线效率高，多品种柔性生产首选。✅ NPM-TT2 高精度旗舰贴片机±15μm 高精度，搭载双托盘模组，适配 BGA、QFP、屏蔽罩、异形器件；面向车载、工控、医疗高端 PCB。

配套贴装辅件：ASF 交换台车、DT50 托盘模组、原装飞达、定制吸嘴、飞达校正仪。

【回流焊接区段】

回流焊炉常规量产选用 8～10 温区热风回流焊；车载、服务器等高要求产品升级氮气回流焊，减少焊点氧化，提升焊接可靠性。

【炉后检测与下料区段】

1. 3D AOI 光学检测仪（炉后）检测元件错件、偏位、缺件、立碑、虚焊等贴片焊接不良。

2. 选配高端检测设备：X-Ray 检测机针对 BGA、QFN 底部焊点，检测空洞、虚焊、连锡；车规产品强制推荐配置。

3. 自动下板机（Unloader）成品 PCB 自动收板；可选 NG/OK 分选下板机，不良板自动分流。

三、三种主流松下标准线配置参考

1、经济型基础标准线｜打样、小批量加工厂

适用：研发样板、多品种小订单设备清单：自动上板机 → NPM-GP 印刷机 → 接驳台 → NPM-W2 贴片机 → 8 温区回流焊 → 3D AOI → 自动下板机SPI 可按需选配，投入门槛低，单线灵活换线。

2、通用量产标准线｜EMS 主流方案（市场最普及）

适用：消费电子、驱动板、电源控制板稳定批量生产设备清单：全自动上板机 → NPM-GP/L 印刷机 → 3D SPI → 缓存接驳台 → NPM-D3A×2 + NPM-W2×1 → 10 温区回流焊 → 3D AOI → 下板机优势：高速机负责小件、泛用机承接 IC，产线节拍均衡。

3、高端智能标准线｜车载新能源、医疗、工控主板

适用：IATF16949 品质管控、高密度复杂 PCB设备清单：智能上板机 → NPM-GP-L 高精度印刷机 → 3D SPI → 接驳缓存台 → NPM-D3A×3 + NPM-TT2×1 → 氮气回流焊 → 3D AOI + X-Ray → 分选下板机配套升级：APC-5M 产线管控系统，实现全线数据追溯、工艺闭环。

四、配套智能系统与辅助设施（容易被忽略）

1. 产线中央控制系统：APC-5M /iLNB，打通印刷、贴片、检测设备数据互通；

2. 车间基础条件：ESD 防静电工程、恒温恒湿环境（温度 22±3℃，湿度 40%~60%）；

3. 周边辅助：物料货架、飞达存放车、吸嘴清洗机、接驳移栽机（双线并联场景）。

结语

一套完整的松下 NPM SMT 标准产线，讲究前后段设备产能匹配、工艺闭环。单纯叠加贴片机，缺少 SPI、AOI 等检测设备，容易造成批量不良；高速机与泛用机搭配失衡，则会形成产线瓶颈。新厂规划、旧线改造，可结合 PCB 尺寸、元件类型、日均产能、车间场地尺寸，定制专属松下整线设备清单与布局方案。
