新建电子厂房、旧产线升级、工厂扩产，一套适配自身订单、产品规格的松下 NPM 智能贴片整线，直接决定长期产能、良率与生产成本。松下 NPM 平台凭借全系列机型通用、数据互通、模块化拓展优势，是车载 PCB、医疗精密板、工控大板、消费电子加工厂主流选择。 深圳市质恒机电提供从车间勘测、产线布局、设备进场、装机校准、联机调试、人员培训到量产交付全链条 NPM 整线架设服务，下文完整拆解架设标准流程、三大行业标准整线配置、设备核心参数、车间环境规范与落地配套服务。

一、松下 NPM 整线标准 SMT 工艺流程（全线联动）

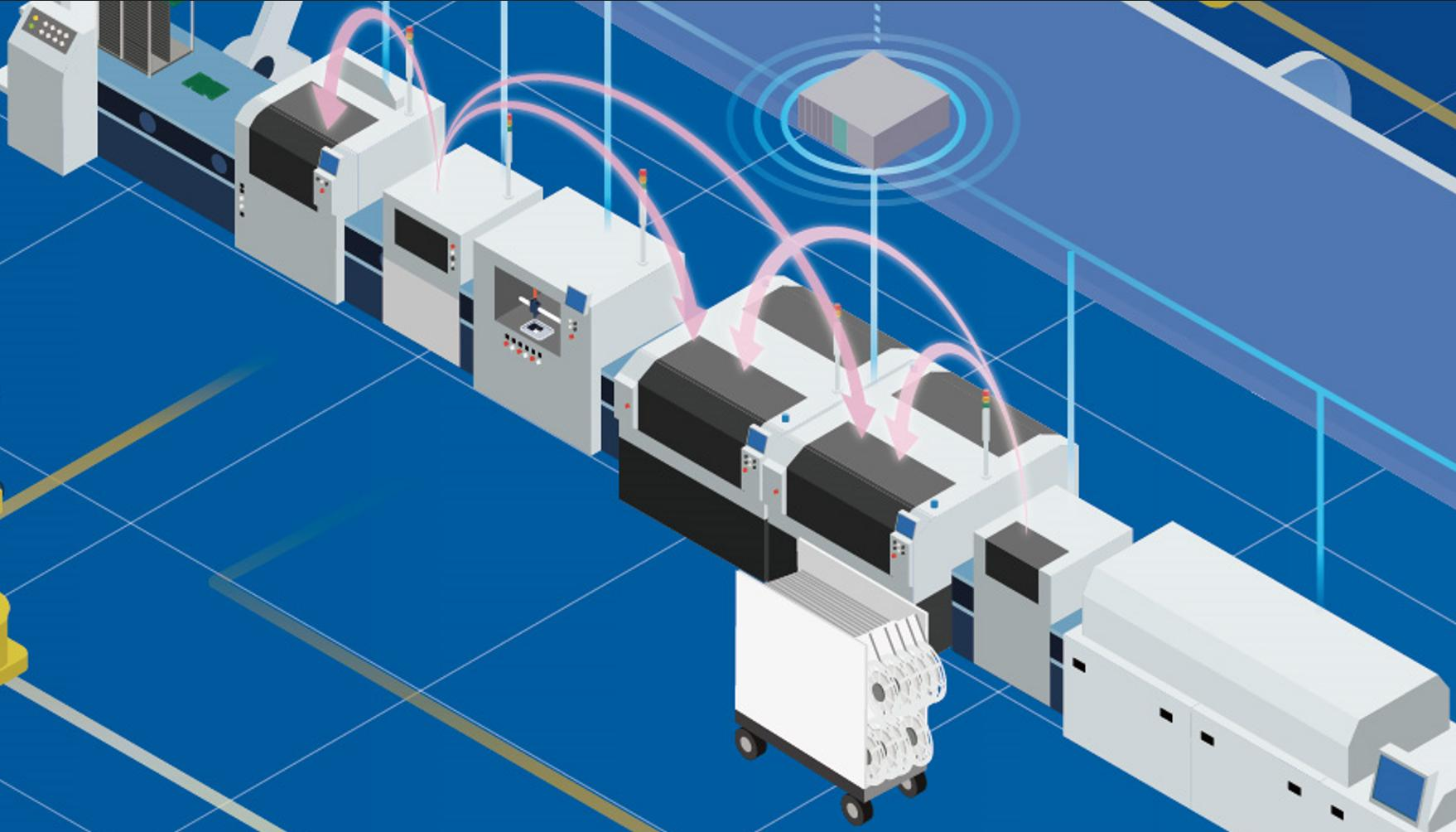

完整智能贴片产线设备串联，搭载松下 APC-5M/iLNB 中央控制系统，印刷、贴片、检测设备数据实时互通，形成不良闭环校正，标准流程： 自动上板机 → PCB 清洁 / 激光打码 → 松下 NPM-GP 全自动锡膏印刷机 → 3D SPI 锡膏检测 → 接驳缓存台 → NPM-D3A 高速贴片机集群 → NPM-W2 多功能泛用机 / NPM-TT2 托盘专用机 → 接驳台 → 十温区闭环氮气回流焊 → 炉后 3D AOI 检测 → X-Ray（高端产线选配） → 冷却缓存机 → 自动下板机

二、架设第一步：前期勘测与车间环境规范（投产基础）

正式进场装机前，技术团队上门实地勘测厂房，确认场地满足松下 NPM 设备运行硬性标准，避免后期返工：

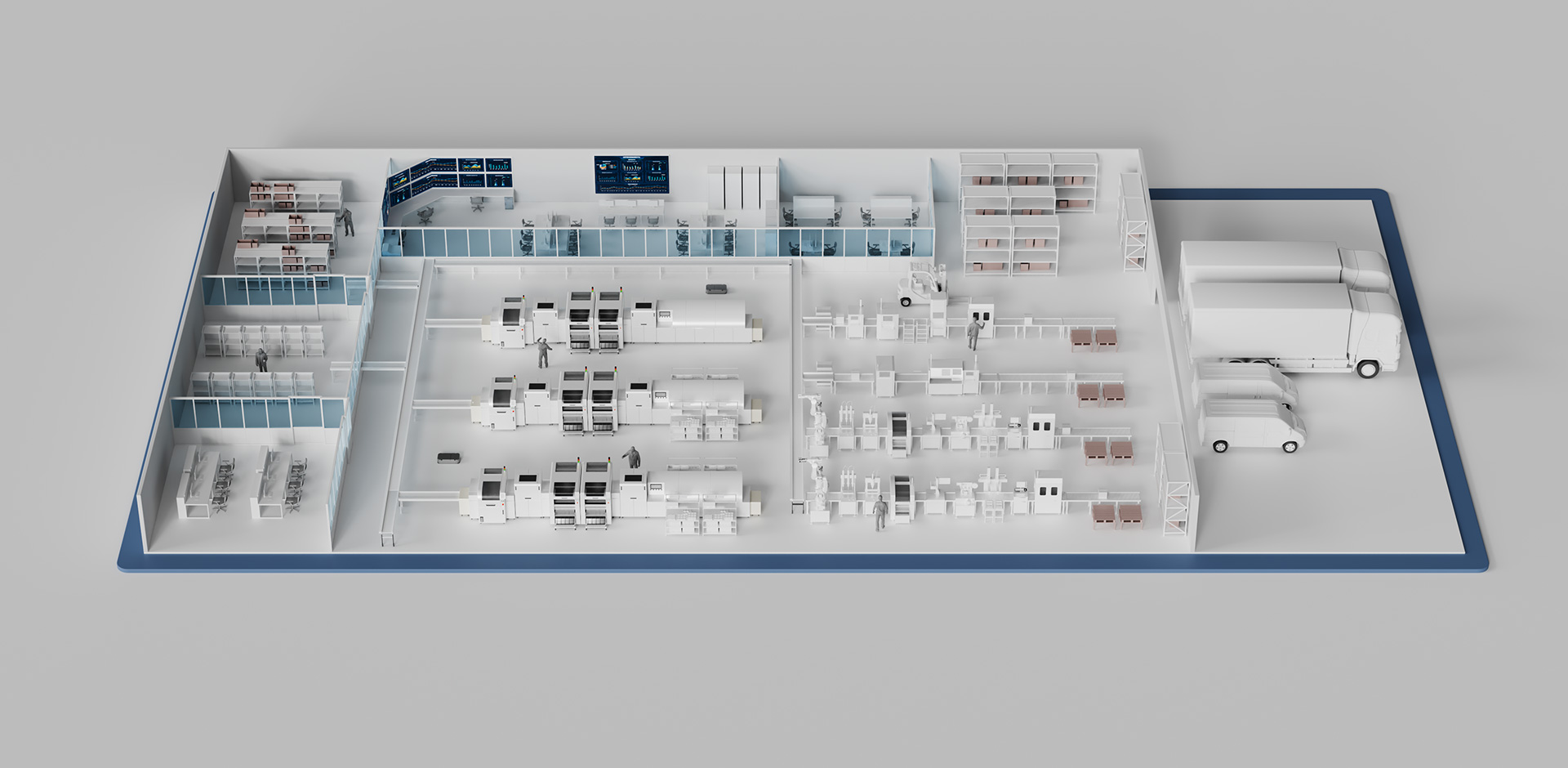

1. 空间布局标准直线型产线布局，单条 NPM 整线总长 20~25m，宽度 5.2~6m；设备前后维护通道预留 0.8~1.2m，两侧人行通道≥1.5m；单条标准整线占地约 125㎡，多条产线预留设备扩容空间。

2. 环境温湿度车间恒温 22±2℃，湿度 45%~65%，减少 PCB 变形、锡膏失效、设备热胀冷缩偏移。

3. 动力配套要求供电：380V 独立稳压回路，设备分路供电，避免电压波动； 气源：干燥无油压缩空气，气压稳定 0.6~0.8MPa； 防静电：全车间 ESD 防静电地板，接地电阻≤10Ω，配套防静电手环、工装、周转物料架。

4. 地基承重设备区域加固地坪，地面水平误差≤0.025mm/m，杜绝设备运行震动影响贴装精度。

三、三大主流 NPM 整线架设配置方案（含机型核心参数）

根据客户产品尺寸、元件类型、日产能需求，模块化搭配 NPM-D3A 高速机、NPM-W2 宽幅泛用机、NPM-TT2 托盘高精机，三种成熟方案覆盖全行业：

方案 1：经济型 1+1 精简整线｜打样 / 小批量 / 初创加工厂

设备组合：自动上板机 + 全自动印刷机 + 3D SPI+NPM-D3A×1+NPM-W2×1+8 温区回流焊 + AOI + 下板机核心设备参数

• NPM-D3A：最大产能 92000CPH，最小贴装 01005 元件，标准 16 吸嘴高速头

• NPM-W2：单轨最大基板 750×550mm，单 / 双轨自由切换，贴装精度 ±30μm整线产能：8~12 万 CPH，适配医疗传感器板、样品打样、小型家电控制板架设优势：占地小、投入低，一机兼顾微型阻容件与大板异形元件，多品种频繁换线无压力

方案 2：标准量产 2+1 整线｜中型 EMS、消费电子、新能源电源厂

设备组合：智能上板机 + 激光打码 + 高精度印刷机 + 3D SPI+NPM-D3A×2+NPM-W2×1 + 十温区回流焊 + 双 AOI 检测核心设备参数双 D3A 高速机组集中处理 01005~0603 微型元件，单机 92000CPH；NPM-W2 负责连接器、IC、大板基板；全线搭配 ASF 自动换线台车，5 分钟完成全线换型整线产能：20 万 CPH 稳定稼动，适配智能穿戴、储能 PCB、家电主控板架设优势：产线节拍平衡，抛料率控制 0.1% 以内，24 小时不间断量产，OEE 提升 15%

方案 3：高端 3+1 旗舰整线｜车载 / 工控 / 服务器大板量产厂

设备组合：全自动上板机 + 闭环印刷机 + 3D SPI+NPM-D3A×3+NPM-TT2×1 + 氮气回流焊 + AOI+X-Ray 检测核心设备参数NPM-TT2 双托盘工位，可承载 40 种托盘元件，贴装精度 ±25μm（Cpk≥1.67），适配 BGA、QFP、屏蔽罩、150mm 超长连接器；全线数据对接 MES 系统，满足 IATF16949 车规追溯要求整线产能：30 万 CPH，适配汽车电控板、充电桩主板、服务器驱动大板

四、松下 NPM 整线标准化架设施工全流程

阶段 1：设备吊装进场与定位调平

1. 整车设备配送，专业团队吊装卸机，避免设备碰撞损伤丝杆、视觉相机；

2. 按 3D 布局图纸精准摆放设备，调整地脚，多方位水平仪复测，整机水平误差达标；

3. 接驳台对齐校准，全线轨道保持同一水平高度，杜绝卡板、掉板问题。

阶段 2：水电气、气源、通讯线路接驳

独立铺设供电线路、压缩空气管道、废气排风管道；搭建 iLNB 整线局域网，印刷、贴装、检测设备网线连通，打通数据交互通道，实现设备远程监控、程序同步下发。

阶段 3：单机精密校准与硬件调试

1. 贴装头原点复位、Z 轴高度校准、视觉相机标定；

2. 飞达、吸嘴全套检测，真空压力测试，剔除漏气、磨损配件；

3. 导轨宽度、PCB 定位基准校正，托盘工位、ASF 台车联动调试；

4. 单机空载试运行 24 小时，监测伺服、电机、相机运行稳定性。

阶段 4：全线联机联动调试（核心环节）

1. 导入客户 PCB 程序、BOM 物料清单，全线程序统一同步；

2. 打通 SPI-AOI 不良数据回传，设备自动补偿贴装偏移；

3. 整线全自动循环跑板测试，优化产线节拍，消除待板、停机等待；

4. 开启自动换线功能，验证多产品快速切换逻辑，优化换线时长Panasonic ...。

阶段 5：首件试产、良率验证与交付培训

1. 使用客户实际 PCB 做连续 8 小时试生产，记录抛料率、贴装良率、设备稼动数据；

2. 针对偏位、立碑、吸料异常优化设备参数，稳定良率至 99.95% 以上；

3. 分班组实操培训：设备基础操作、程序编辑、日常保养、简易故障排查；

4. 出具完整架设验收报告、设备参数文档、车间布局图纸，正式交付投产。

五、松下 NPM 整线架设四大核心优势

1. 全系模块化互通，后期扩容零成本D3A/W2/TT2 共用同款飞达、吸嘴、控制系统、程序模板，工厂后期扩产直接叠加贴片机，原有设备无需改造，产线软件无缝兼容，资产复用率更高。

2. 全流程智能互联，减少人工干预iLNB 中央管控系统统一调度全线设备，自动换型、数据追溯、故障预警，可对接工厂 MES 系统，搭建无人化智能 SMT 车间，每条产线节省 2~3 名操作人员。

3. 标准化架设流程，缩短投产周期成熟施工团队标准化作业，中小型整线 7 天完成装机调试，大型旗舰整线 10~14 天交付，大幅缩短新厂投产等待时间。

4. 全域精密校准，长期稳定高良率架设阶段完成多层级机械、视觉、真空系统校准，从源头降低贴装不良，适配车规、医疗等高可靠性产品严苛质控标准。

六、质恒机电一站式整线架设配套服务

1. 前期免费上门勘测，出具专属 3D 车间布局图纸、产能测算方案；

2. 设备供应：全新 NPM 整机、准新机、全套飞达 /  台车 / 定制吸嘴配套销售；

3. 全程落地：吊装运输、水电接驳、装机校准、联机调试一条龙施工；

4. 技术支持：操作人员免费培训、驻场工程师 7 天陪同量产；

5. 长效售后：整机质保、24 小时全国上门维修、原厂配件长期供应、旧产线改造升级；

6. 灵活合作：设备采购、整线长期租赁、以旧换新多种合作模式。
