发布日期2022-03-02 11:13:11 浏览次数：0
贴装吸嘴种类和构成

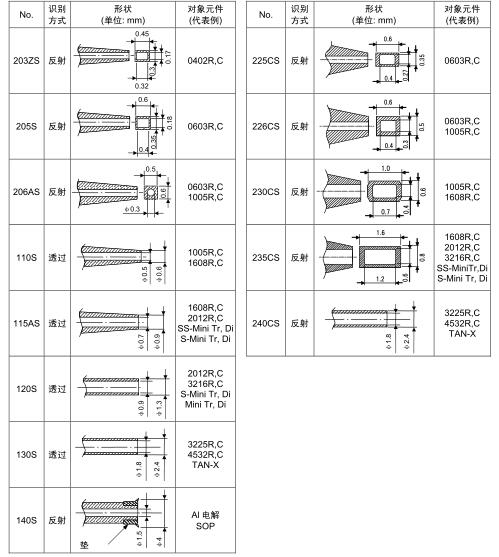

■ 高速贴装头 高速贴装头( (12吸嘴 吸嘴) )用吸嘴 用吸嘴
根据客户的生产形态，为了充分发挥CM232-M的性能，能够选择最佳组合，吸嘴与所有编带料架相同都是选购件。
※与 CM 系列是共通。
※孔形状，只表示最大尺寸。与实际形状不同。
※No.末尾含有“C”的吸嘴，尖端材料是陶瓷。
※上述的 225CS、226CS、230CS、235CS、240CS、203ZS、140S，需要在吸嘴库新建登录。
但是，如果 PT200 的版本是 Ver. 6.04.01 以上，无需登录。
■ 高速贴装头 高速贴装头( (12吸嘴 吸嘴) )的吸嘴布局

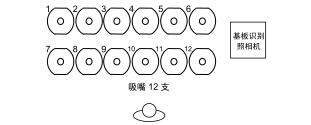

高速贴装头的吸嘴布局和最多安装数量
(上图是俯视图)
※高速贴装头(12 吸嘴)用吸嘴，只对应以上 13 种。
※通用贴装头(8 吸嘴)用吸嘴，不对应高速贴装头(12 吸嘴)。
※透过识别，在元件尺寸和高度有限制的情况。(对邻接吸嘴避免元件影子的影响问题 参照 P33)
■ 能够吸着的元件尺寸和吸嘴配置 能够吸着的元件尺寸和吸嘴配置各贴装头能够吸着的元件尺寸如下。
(●: 能够吸着、○: 不能吸着(需要尖端是Φ6以下的吸嘴。))
・ 高速贴装头 高速贴装头(12 吸嘴)(只有反射识别)6 mm × 6 mm 以下的元件
只有反射识别
超过 6 mm × 6 mm ～ 12 mm × 12 mm 的元件
(6 × 6 < A × A ≦ 12 × 12)

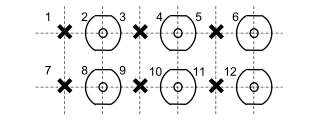

■ 超过 超过6 mm × 6 mm
※能够吸着超过 6 mm × 6 mm 元件的吸嘴位置 No.是偶数 No.。
※吸着超过 6 mm × 6 mm 元件时，在邻接的吸嘴不可吸着元件。
※超过 6 mm × 6 mm 的元件，只限能够进行反射识别的元件。

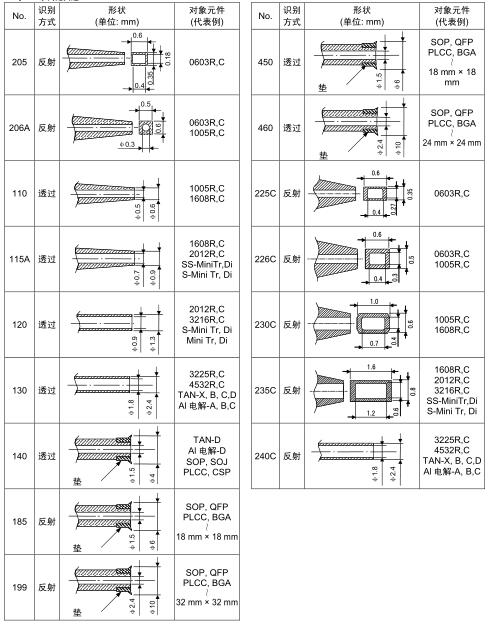

■ 通用贴装头 通用贴装头( (8吸嘴 吸嘴) )用吸嘴 用吸嘴
根据客户的生产形态，为了充分发挥CM232-M的性能，能够选择最佳组合，吸嘴与所有编带料架相同都是选购件。
※与 CM 系列是共通。
※孔形状，只表示最大尺寸。与实际形状不同。
※No.末尾含有“C”的吸嘴，尖端材料是陶瓷。
※上述 225C、226C、230C、235C、240C、185、199，需要在吸嘴库新建登录。
但是，如果 PT200 的版本是 Ver. 6.04.01 以上，无需登录。
■ 通用贴装头 通用贴装头( (8吸嘴 吸嘴) )用吸嘴布局 用吸嘴布局
对应对角12 mm × 12 mm以下元件的小吸嘴(前表的205、206A、110、115A、120、130、140、185、199、
225C、226C、230C、235C、240C)，在所有贴装头可安装。
对应12 mm × 12 mm以上元件的透过识别的大吸嘴(前表的450、460)，可以安装在2号贴装头和4号贴装头。
这时，能够同时在5号贴装头和7号贴装头上安装。

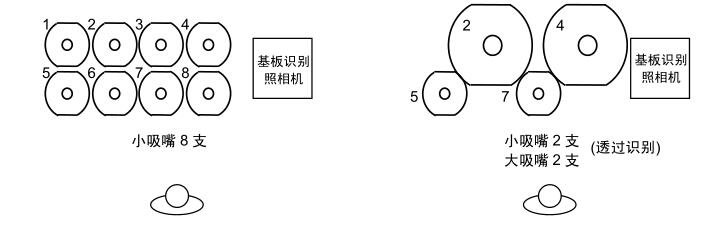

通用贴装头的吸嘴布局和最多安装数量
(上图是俯视图)
※ 通用贴装头(8 吸嘴)用吸嘴，只对应以上 16 种。

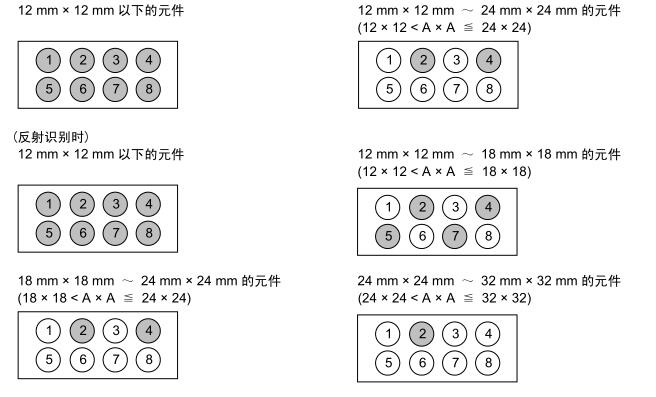

■ 能够吸着的元件尺寸和吸嘴配置 能够吸着的元件尺寸和吸嘴配置各贴装头能够吸着的元件尺寸如下。
(●: 能够吸着、○: 不能吸着(需要尖端是Φ6以下的吸嘴。))
・ 通用贴装头 通用贴装头(8 吸嘴)
(透过识别时)
・ 通用贴装头(8 吸嘴)，标准附属吸嘴更换器。

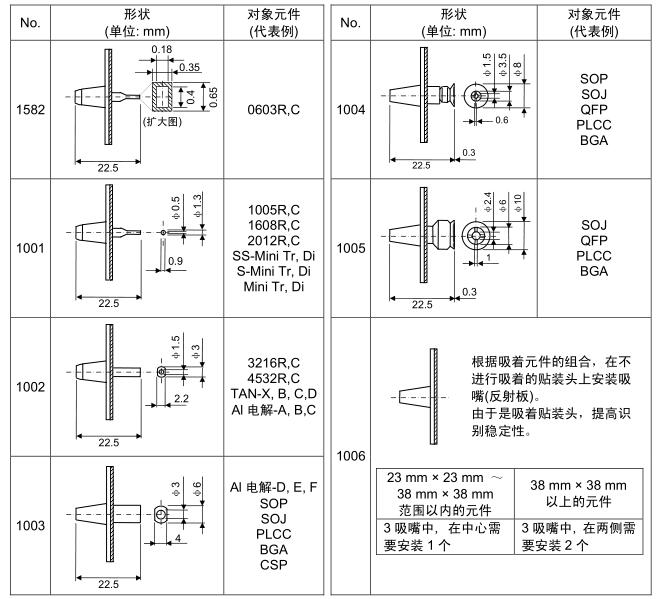

■ 多功能贴装头 多功能贴装头( (3吸嘴 吸嘴) )用吸嘴 用吸嘴
根据客户的生产形态，为了充分发挥CM232-M的性能，能够选择最佳组合，吸嘴与所有编带料架相同都是选购件。
※与 CM 系列是共通。
异形芯片等真空吸着面的形状是特殊情况时，通过特殊吸嘴能够对应。 异形芯片等真空吸着面的形状是特殊情况时，通过特殊吸嘴能够对应。
※从生产率的观点来看，推荐 0603 芯片使用高速贴装头(12 吸嘴)或者通用贴装头(8 吸嘴)进行贴装。
■ 多功能贴装头 多功能贴装头( (3吸嘴 吸嘴) )的吸嘴布局
多功能贴装头的吸嘴布局和最多数量
(上图是俯视图)

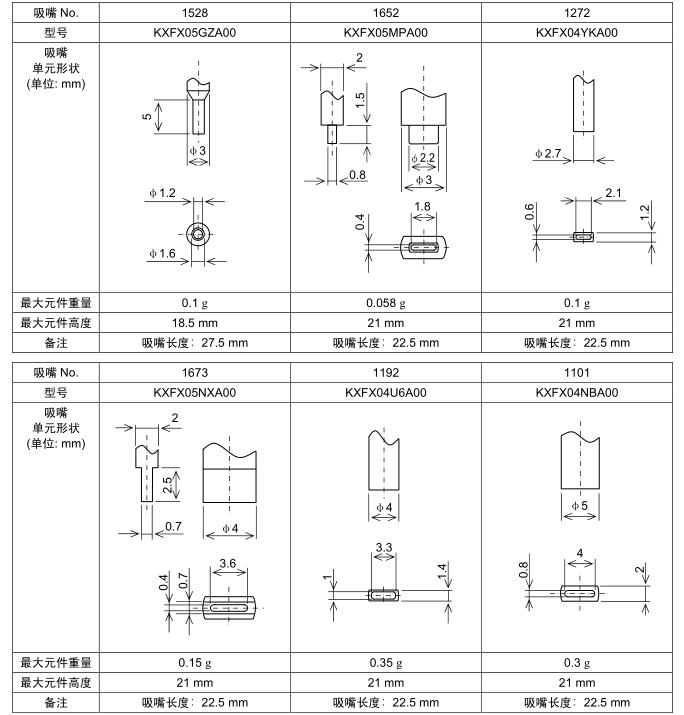

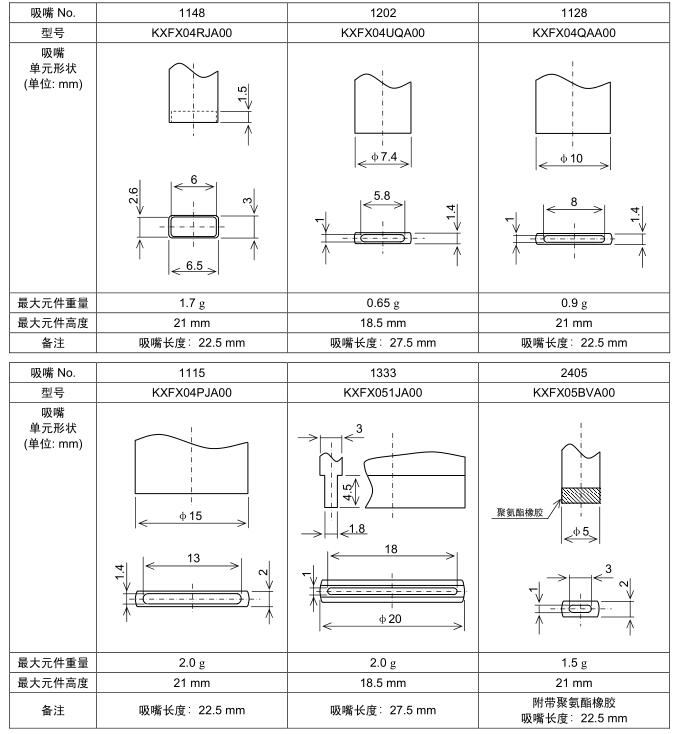

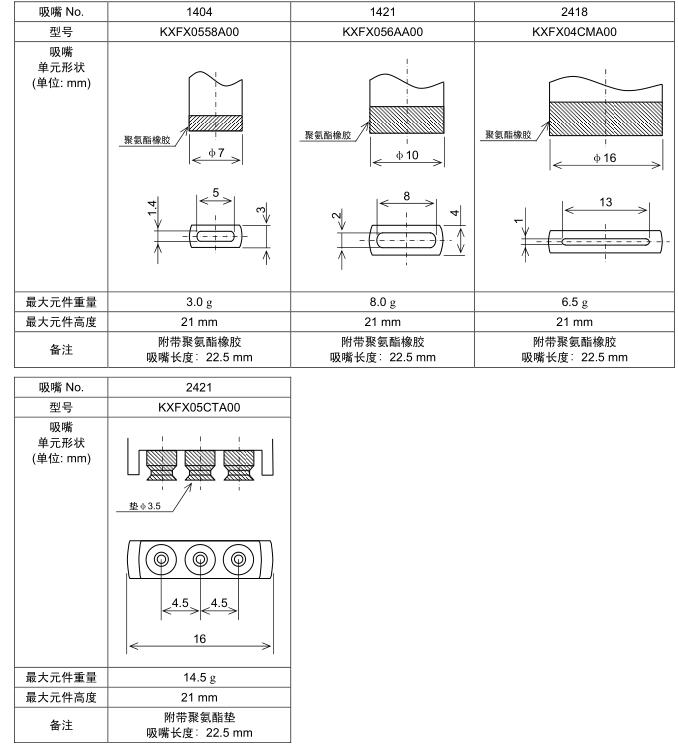

■ 连接器用吸嘴 连接器用吸嘴 (1/3)
※订购时请用型号。
■ 连接器用吸嘴 连接器用吸嘴 (2/3)
※订购时请用型号。
■ 连接器用吸嘴 连接器用吸嘴 (3/3)
※订购时请用型号。

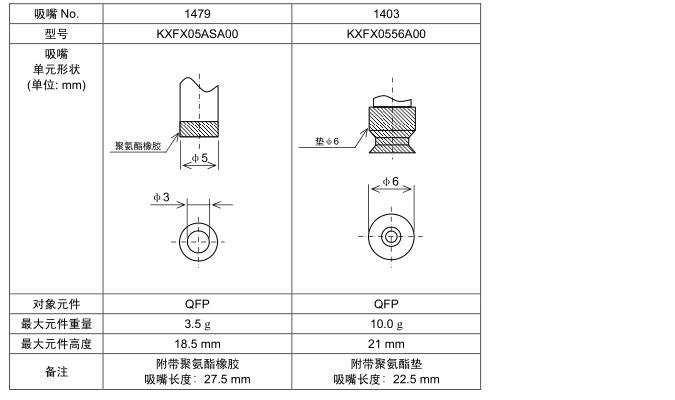

■ 芯片元件、 芯片元件、QFP 用吸嘴
※订购时请用型号。

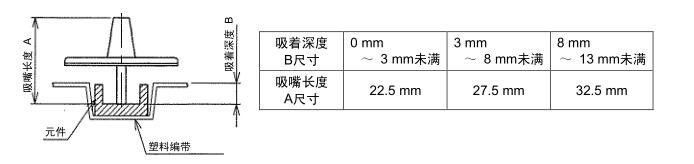

■ 电子元件的吸着深度和吸嘴长度的运用基准 电子元件的吸着深度和吸嘴长度的运用基准由于贴装电子元件的吸着深度(塑料编带上的电子元件到吸着面的距离)，所需要的吸嘴长度有变。
