松下贴片机NPM照相机和点胶头规格

部品识别照相机规格

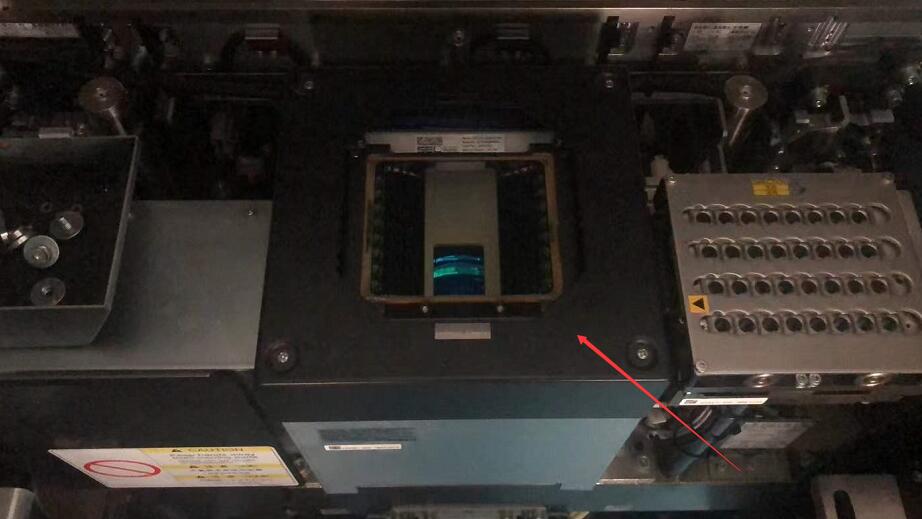

NPM线性照相机

芯片：外形尺寸0402 ~

QFPSOP：外形尺寸 5 mm × 5 mm ~ 45 mm × 45 mm

最小引线间距：0.4 mm

最小引线宽度：0.2 mm

BGACSP：外形尺寸5 mm × 5 mm ~ 45 mm × 45 mm

最小球间距 ：0.5 mm

最小球直径：  0.25 mm

最小球高度 ：---

连接器：外形尺寸  ~ 100 mm (L) × 90 mm (W)

最小引线间距：0.5 mm

最小引线宽度：0.2 mm

NPM3D 传感器 (选购件)

芯片：外形尺寸---

QFPSOP：外形尺寸 5 mm × 5 mm ~ 45 mm × 45 mm

最小引线间距：0.4 mm

最小引线宽度：0.12 mm

BGACSP：外形尺寸5 mm × 5 mm ~ 45 mm × 45 mm

最小球间距 ：0.5 mm

最小球直径：  0.3 mm

最小球高度 ：0.25mm

连接器：外形尺寸  ~ 100 mm (L) × 90 mm (W)

最小引线间距：0.5 mm

最小引线宽度：0.2 mm

点胶头的规格 (选购件)

点胶方向 (角度) : -180° ~ 180° (间隔 0.01°)∗ 试点胶固定为 0°

点胶范围：参照移载吸头∗ 1

基板流动方向：参照移载吸头

可搭载的喷嘴数 ：最多 2 种

点胶节拍：螺丝式 0.16 s/dot (最佳条件时)

点胶量：点胶直径: ±0.1 mm (Cp ≥ 1.0)

点胶位置重复精度： ±0.075 mm (Cpk ≥ 1.0)

温度调节：加热器

点胶压力：设定电空调节器的可编程序

基板更换时间：参照移载吸头

粘着剂：ADE850D (推荐)  ∗ 2 、ADE820DX (推荐)  ∗ 2

对象部品：1608 ~ QFP

试点胶装置：标准配备

喷嘴种类 ：1 点点胶、2 点点胶、4 点点胶 ∗ 3

检测剩余量 ：空检测后，用任意点胶停止或者警告

∗1 : 在轨道上禁止点胶的功能会造成数值产生差异。

∗2 : 关于别家的产品，请另外咨询。

∗3 : 一部分点胶嘴有可能发生变化。

∗ : 锡膏点胶、銀锡膏点胶、角部粘着剂点胶等都需要进行技术性确认。
