松下贴片机 机型：CM602-L高速贴片机 12头贴装工作头吸嘴交换
1 吸嘴配置的确认
首先，确认当前的吸嘴配置状态。其结果若有必要进行交换，则进行交换操作。
A) 确认吸头上安装的吸嘴
仅限于高速吸头 (12 吸嘴) 需要的操作。
1. 按主菜单的
• 数据修正菜单的画面将被显示。

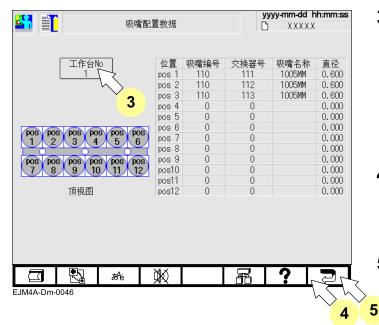

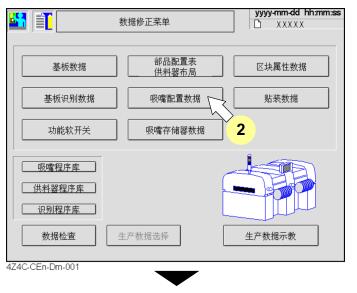

2. 按[吸嘴配置数据]。
• <吸嘴配置数据>画面将被显示。
3. 选择工作台，并确认所显示的数据与实际安装的吸嘴是否吻合。
∗ 吸嘴不是按照其配置数据安装时，请进行吸嘴的交换。
∗ 请反复进行该操作并确认所有的工作台。
4. 按功能键的
。
• 返回至数据修正菜单的画面。
5. 按功能键的。
• 返回至<主菜单>画面。
B) 吸嘴交换器内的吸嘴确认
确认吸嘴交换器上所安装的吸嘴。∗ 高速吸头 (12 吸嘴) 时为选购件。
1. 按主菜单的
。
• 数据修正菜单的画面将被显示。

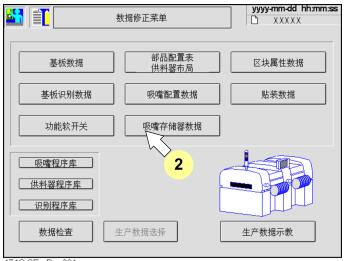

2. 按[吸嘴存储器数据]。

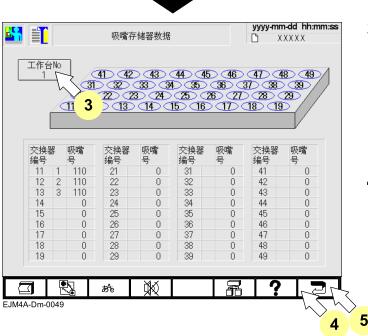

• <吸嘴存储器数据>画面将被显示。
3. 选择工作台并确认各吸嘴交换器的吸嘴。
• 吸嘴不是按照其存储数据设置时，请进行交换
器内的吸嘴交换。
• 请反复进行该操作并确认所有的工作台。
4. 按功能键的
。
• 返回至数据修正菜单的画面。
5. 按功能键的。
• 返回至<主菜单>画面。
2、CM602-L吸嘴交换
A) 无吸嘴交换器
交换吸头上所安装的吸嘴。仅限于高速吸头 (12 吸嘴) 需要的操作。
1. 按主菜单的
。
• 生产设定菜单的画面将被显示。

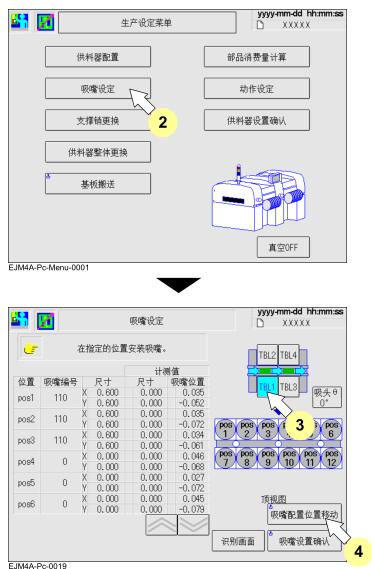

2. 按[吸嘴设定]。
• <吸嘴设定>画面将被显示。
3. 选择工作台并确认安装的吸嘴。
4. 按操作面板的
+ [吸嘴配置位置移动]。
• 吸头移动至吸嘴安装位置。

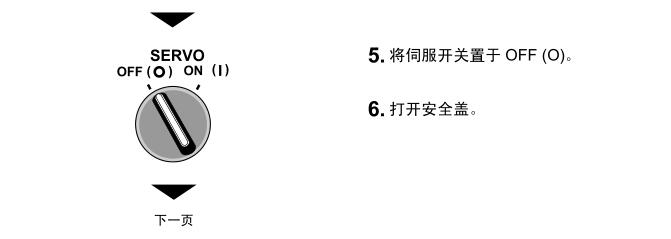

5. 将伺服开关置于 OFF (O)。
6. 打开安全盖。
7. 将箱子等物放在对象吸头装置的下方。
∗ 请确保即使在吸嘴座的夹具等发生脱落时，吸头也不要掉落在本机内。

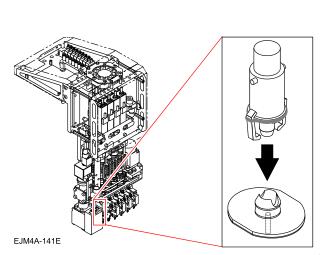

8. 从吸嘴座上取下吸嘴。
• 高速吸头 (12 吸嘴) 时请在按下黑色支座部?的同时，将吸嘴向正下方向拔出。若将吸嘴向斜方向拔出，有可能导致夹具的脱落。(请参照照片)
• 若不按下黑色支座部?的状态下取下吸嘴，这可能会成为 Z 轴电机的过负荷错误的原因。
• 通用吸头 (8 吸嘴) 时请沿垂直 方向拔出。一旦倾斜，吸嘴座的 夹具就有可能发生脱落。

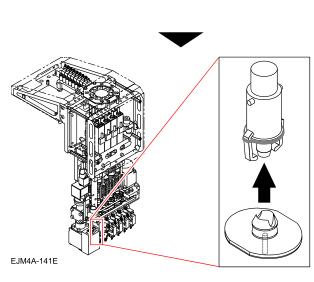

9. 安装用吸嘴配置确认正确的吸嘴。
∗ 请沿垂直方向安装。
10. 整理在步骤 7.中准备好的箱子等。
11. 关闭安全盖。
12. 将伺服开关置于 ON ( I )。

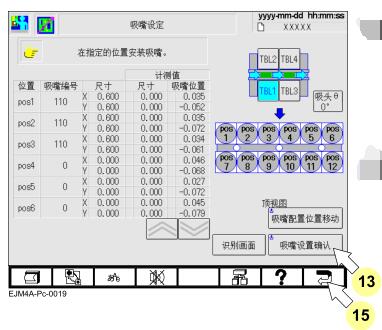

13. 按操作面板的
+ [吸嘴设置确认]。
• 设置的吸嘴不适合时，会显示警告信息。请更
换正确的吸嘴。
14. 另外存在需要交换吸嘴的吸头时，反复进
行步骤 3. ~ 13.的操作，并交换。
15. 按 2 次功能键的
。
• 返回至<主菜单>画面。

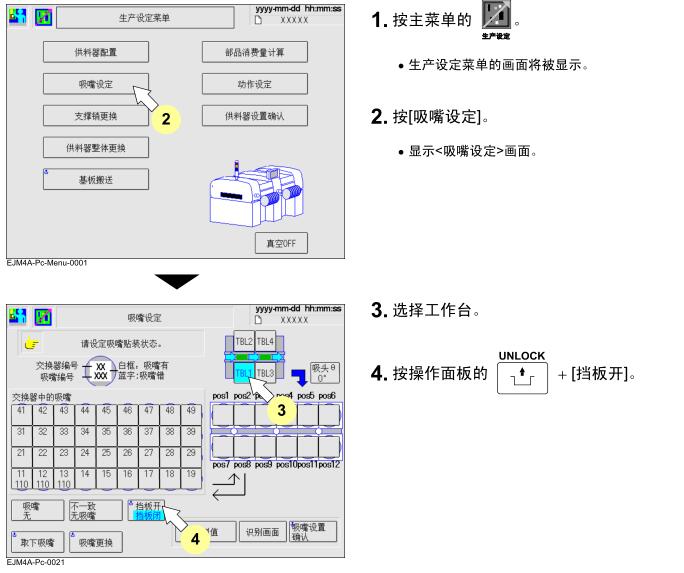

B) 有吸嘴交换器
将吸头上安装的吸嘴交换为交换器的吸嘴。
∗ 在此以高速吸头 (12 吸嘴) (选购件) 的画面为例进行说明，但是通用吸头 (8 吸嘴)、多功能吸头也是同样的步骤。
7. 确认交换器内及吸头上所安装的吸嘴，分别进行交换。
∗ 交换吸头上的吸嘴时，请参照“5.5.2 吸嘴交换
(无吸嘴交换器)”的步骤 7. ~ 10.。

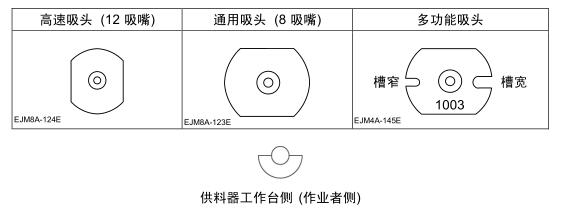

∗ 设置各类型吸头时，如下图所示，请注意吸嘴的方向。
(高速吸头 (12 吸嘴) 直线部分的方向，与通用吸头 (8 吸嘴) 或多功能吸头用吸嘴反射板的，有90 度的差异。)

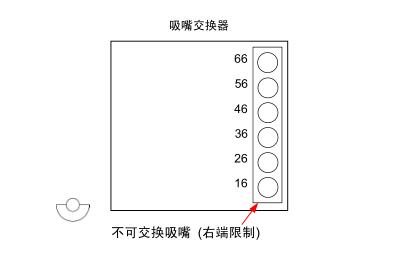

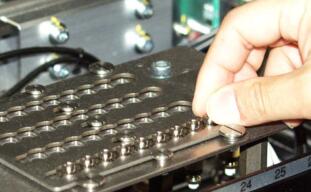

通用吸头 (8 个吸嘴) 的吸嘴交换器运转领域限制对通用吸头 (8 个吸嘴)，吸嘴交换器为标准附属品。
但如图所示，于吸嘴交换器右端设有不能进行吸嘴交换的领域限制。
(No. 16, 26, 36, 46, 56, 66)
8. 关闭安全盖。

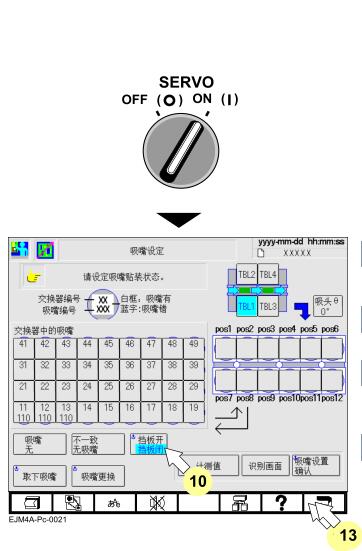

9. 将伺服开关置于 ON ( I )。
10. 按操作面板的
+ [挡板闭]
11. 变更吸头上吸嘴的状态。
12. 另外存在需要交换吸嘴的吸头和交换器
时，进行步骤 3. ~ 11.的操作，并交换。
13. 按 2 次功能键的
。
• 返回至<主菜单>画面。
